Đầu nối vách ngăn IQSSF Landefeld

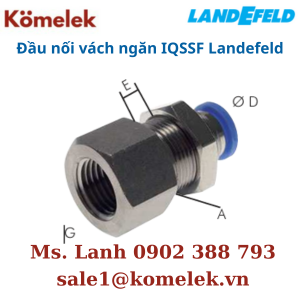

Hình: Đầu nối vách ngăn IQSSF Landefeld
Tổng quan
Đầu nối vách ngăn IQSSF là phụ kiện dùng để kết nối các ống khí nén thông qua vách ngăn, đồng thời có ren trong để kết nối với các thiết bị khác. Các sản phẩm này đặc biệt hữu ích trong các ứng dụng cần kết nối ống khí nén qua vách ngăn một cách chắc chắn và kín khí. Đầu nối nhanh IQSF có nhiều kích cỡ khác nhau, phù hợp với nhiều kích cỡ ống và loại ren khác nhau.
Ưu điểm
- Kết nối nhanh chóng và dễ dàng: Cho phép kết nối ống khí nén nhanh chóng mà không cần dụng cụ phức tạp.
- Kết nối chắc chắn và kín khí: Đảm bảo kết nối an toàn và không rò rỉ khí.
- Tích hợp ren trong: Cho phép kết nối trực tiếp với các thiết bị khác có ren.
- Đa dạng về kích cỡ: Phù hợp với nhiều kích cỡ ống và loại ren khác nhau.
- Ứng dụng rộng rãi: Phù hợp với nhiều ứng dụng khí nén khác nhau, đặc biệt là khi cần kết nối qua vách ngăn.
Cơ chế hoạt động
Đầu nối nhanh IQSF hoạt động dựa trên cơ chế kẹp ống bằng vòng đệm và móng vuốt, tương tự như các loại đầu nối nhanh IQS khác. Khi ống được đẩy vào đầu nối, vòng đệm sẽ tạo ra một lớp kín khí, đồng thời móng vuốt sẽ giữ chặt ống để ngăn không cho ống bị tuột ra. Phần ren trong cho phép kết nối với các thiết bị khác có ren tương ứng.
Cách sử dụng
- Chọn loại đầu nối phù hợp: Chọn đầu nối có kích cỡ ống và loại ren phù hợp với ứng dụng của bạn.
- Lắp đặt:
- Khoan một lỗ trên vách ngăn với kích thước phù hợp với đầu nối.
- Lắp đầu nối vào lỗ trên vách ngăn.
- Siết chặt đầu nối bằng đai ốc (nếu có) để cố định nó trên vách ngăn.
- Đẩy ống khí nén vào đầu nối cho đến khi nó chạm đáy.
- Kết nối phần ren trong của đầu nối với thiết bị khác có ren tương ứng.
- Tháo rời:
- Ngắt kết nối với thiết bị có ren (nếu có).
- Nhấn vào vòng giữ và kéo ống ra khỏi đầu nối.
Ứng dụng
- Kết nối ống khí nén qua vách ngăn trong các hệ thống tự động hóa.
- Sử dụng trong các máy móc và thiết bị khí nén có vách ngăn.
- Kết nối ống dẫn khí trong các ứng dụng công nghiệp yêu cầu kết nối qua vách ngăn.
- Đặc biệt hữu ích trong các ứng dụng cần kết nối và tháo rời thường xuyên, hoặc trong không gian hẹp.
Thông số kỹ thuật
| Typ | G | D | A | Emax |
| IQSSF 184 | 1/8“ | 4 | M 12 x 1 | 5 |
| IQSSF 186 | 1/8“ | 6 | M 14 x 1 | 7 |
| IQSSF 188 | 1/8“ | 8 | M 16 x 1 | 9 |
| IQSSF 144 | 1/4“ | 4 | M 12 x 1 | 5 |
| IQSSF 146 | 1/4“ | 6 | M 14 x 1 | 7 |
| IQSSF 148 | 1/4“ | 8 | M 16 x 1 | 9 |
| IQSSF 1410 | 1/4“ | 10 | M 20 x 1 | 7 |
| IQSSF 1412 | 1/4“ | 12 | M 22 x 1 | 9 |
| IQSSF 386 | 3/8“ | 6 | M 14 x 1 | 7 |
| IQSSF 388 | 3/8“ | 8 | M 16 x 1 | 9 |
| IQSSF 3810 | 3/8“ | 10 | M 20 x 1 | 7 |
| IQSSF 3812 | 3/8“ | 12 | M 22 x 1 | 9 |
| IQSSF 1212 | 1/2“ | 12 | M 22 x 1 | 9 |
