Đầu nối chữ L IQSL IQSLL Landefeld

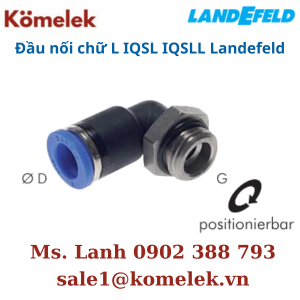

Hình: Đầu nối chữ L IQSL IQSLL Landefeld
Tổng quan
Đầu nối chữ L IQSL/IQSLL (ngắn, ren trụ) là phụ kiện dùng để kết nối các ống khí nén một góc 90 độ một cách nhanh chóng và dễ dàng, đặc biệt phù hợp với các ứng dụng trong không gian hẹp. Điểm đặc biệt của loại đầu nối này là sử dụng ren trụ (zylindrisches Gewinde), giúp việc lắp đặt và kết nối trở nên đơn giản và chắc chắn hơn. Thiết kế ngắn gọn của đầu nối giúp giảm thiểu kích thước tổng thể của hệ thống, đồng thời vẫn đảm bảo kết nối kín khí. Đầu nối nhanh IQSL/IQSLL có nhiều kích cỡ khác nhau, phù hợp với nhiều kích cỡ ống và loại kết nối khác nhau.
Ưu điểm
- Kết nối nhanh chóng và dễ dàng: Không cần dụng cụ đặc biệt để kết nối hoặc tháo rời ống khí nén.
- Thiết kế nhỏ gọn: Thân ngắn giúp tiết kiệm không gian, phù hợp với các ứng dụng có không gian hạn chế.
- Linh hoạt: Có thể xoay và định vị lại sau khi lắp.
- Đa dạng về chủng loại:
- Có nhiều kích cỡ khác nhau, phù hợp với nhiều kích cỡ ống.
- Có các loại với ren trụ (G).
- Ứng dụng rộng rãi: Phù hợp với nhiều ứng dụng khí nén khác nhau, đặc biệt là trong các hệ thống tự động hóa, máy móc và thiết bị khí nén.
- Kết nối chắc chắn: Ren trụ giúp đảm bảo kết nối chắc chắn và ổn định.
Cơ chế hoạt động
Tương tự như các loại đầu nối nhanh IQS khác, đầu nối nhanh IQSL/IQSLL hoạt động dựa trên cơ chế kẹp ống bằng vòng đệm và móng vuốt. Khi ống được đẩy vào đầu nối, vòng đệm sẽ tạo ra một lớp kín khí, đồng thời móng vuốt sẽ giữ chặt ống để ngăn không cho ống bị tuột ra. Ren trụ được sử dụng để kết nối đầu nối với các thiết bị khác một cách chắc chắn. Để tháo ống, chỉ cần nhấn vào vòng giữ và kéo ống ra.
Cách sử dụng
- Chọn loại đầu nối phù hợp: Chọn đầu nối có kích cỡ và kiểu dáng phù hợp với ống và ứng dụng của bạn.
- Lắp đặt:
- Vặn chặt đầu nối vào thiết bị cần kết nối bằng ren trụ.
- Đẩy ống vào đầu nối cho đến khi nó chạm đáy.
- Tháo rời: Nhấn vào vòng giữ và kéo ống ra.
Ứng dụng
- Kết nối ống khí nén trong các hệ thống tự động hóa.
- Sử dụng trong các máy móc và thiết bị khí nén.
- Kết nối ống dẫn khí trong các ứng dụng công nghiệp.
- Đặc biệt hữu ích trong các ứng dụng cần kết nối góc vuông trong không gian hẹp.
- Thích hợp cho các ứng dụng yêu cầu kết nối ren trụ chắc chắn.
Thông số kỹ thuật
| Loại đầu nối | Ren | Ống (D) |
| IQSL M33 | M 3 | 3 |
| IQSL M34 | M 3 | 4 |
| IQSL M53 | M 5 | 3 |
| IQSL M54 | M 5 | 4 |
| IQSL M56 | M 5 | 6 |
| IQSL 184 G | G 1/8“ | 4 |
| IQSL 186 G | G 1/8“ | 6 |
| IQSL 188 G | G 1/8“ | 8 |
| IQSL 1810 G | G 1/8“ | 10 |
| IQSL 144 G | G 1/4“ | 4 |
| IQSL 146 G | G 1/4“ | 6 |
| IQSL 148 G | G 1/4“ | 8 |
| IQSL 1410 G | G 1/4“ | 10 |
| IQSL 1412 G | G 1/4“ | 12 |
| IQSL 386 G | G 3/8“ | 6 |
| IQSL 388 G | G 3/8“ | 8 |
| IQSL 3810 G | G 3/8“ | 10 |
| IQSL 3812 G | G 3/8“ | 12 |
| IQSL 3814 G | G 3/8“ | 14 |
| IQSL 3816 G | G 3/8“ | 16 |
| IQSL 126 G | G 1/2“ | 6 |
| IQSL 128 G | G 1/2“ | 8 |
| IQSL 1210 G | G 1/2“ | 10 |
| IQSL 1212 G | G 1/2“ | 12 |
| IQSL 1214 G | G 1/2“ | 14 |
| IQSL 1216 G | G 1/2“ | 16 |
