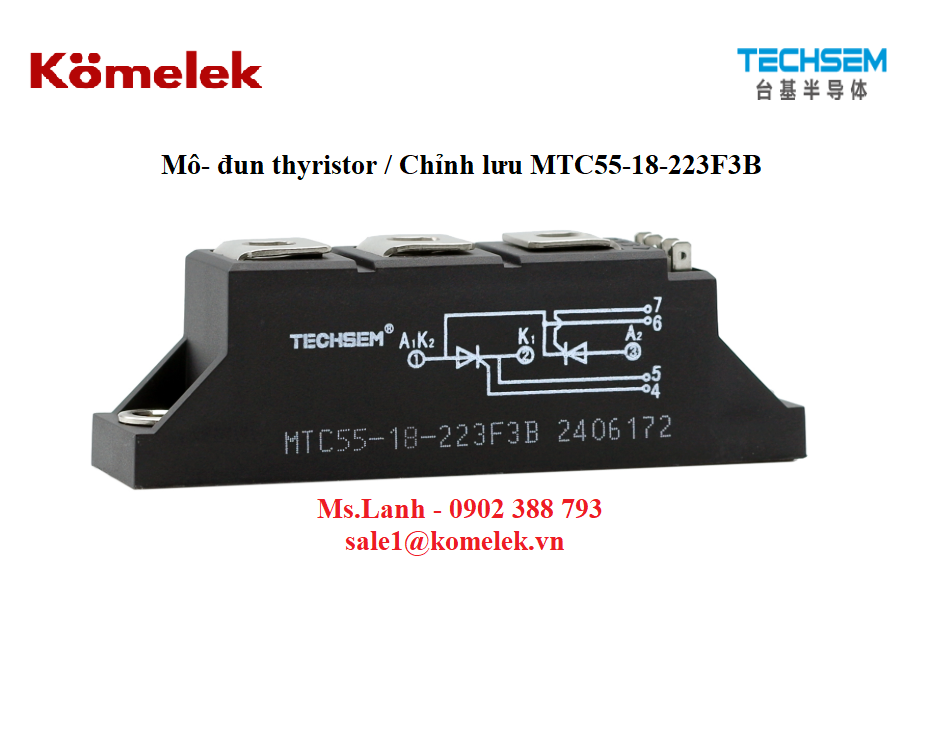

Chỉnh lưu TECHSEM MTC55-18-223F3B
Chỉnh lưu TECHSEM MTC55-18-223F3B là module thyristor đơn (dual thyristor) được TECHSEM thiết kế định mức 55 A, điện áp chịu đỉnh 1800 V, đóng gói chuẩn 223F3B, phù hợp dùng trong các hệ thống chỉnh lưu, biến tần, và điều khiển động cơ AC/DC
Thông số điện – cơ bản
| Thông số | Giá trị | Ghi chú |
|---|---|---|
| Dòng tải liên tục, I<sub>T(AV)</sub> | 55 A (T<sub>c</sub>=85 °C) | Điện áp half‑sine 50 Hz |
| Dòng hiệu dụng RMS, I<sub>T(RMS)</sub> | ~86 A | |
| Dòng xung đỉnh 10 ms, I<sub>TSM</sub> | 1 300 – 1 500 A | Tương ứng ~1,3 kA |
| I²t (xung nóng chảy) | 8,45 A²s x10³ | |
| Điện áp ngược/RMS chịu đựng, V<sub>DRM</sub>/V<sub>RRM</sub> | 1800 V | |
| Điện áp dẫn đỉnh, V<sub>TM</sub> | ≈ 1,50 V tại I<sub>TM</sub>=170 A | |
| Điện trở dẫn, r<sub>T</sub> | 3,47 mΩ |
Đặc tính điều khiển và an toàn
Điện áp kích gate tối thiểu, V<sub>GT</sub>: 0,8 – 2,5 V
Dòng kích gate, I<sub>GT</sub>: 30 – 100 mA
Giữ hoạt động (hold), I<sub>H</sub>: 20 – 120 mA
Gate không kích, V<sub>GD</sub>: 0,2 V
dv/dt (tăng điện áp): 800 – 1000 V/µs
di/dt (tăng dòng): ~50 A/µs (tối đa 200 A/µs)
Nhiệt & Cách điện
Nhiệt độ làm việc tối đa, T<sub>j</sub>: 125 °C; lưu trữ: –40…+140 °C
Nhiệt trở nối junction-case, R<sub>th(j‑c)</sub>: 0,530 °C/W
RT case–heatsink, R<sub>th(c‑h)</sub>: 0,2 °C/W
Cách điện chân – vỏ, V<sub>ISO</sub>: 3000 VAC trong 1 phút
Cơ khí & lắp đặt
Khối lượng: 160 – 172 g (tùy nguồn)
Kích thước vỏ: đóng gói 223F3B (chuẩn quốc tế)
Cải tiến cơ khí: sử dụng pressure‑contact technology, nâng khả năng chịu chu trình nhiệt (power cycling), thiết kế module monolithic, tiết kiệm không gian
Ứng dụng và lợi thế kỹ thuật
Dùng cho bộ điều khiển động cơ AC/DC, bộ chỉnh lưu, biến tần, UPS, máy hàn, bếp cảm ứng…
Ưu điểm:
Độ bền điện–nhiệt cao
Thiết kế module tích hợp, giảm linh kiện rời
Tiếp xúc cơ khí chắc, giảm điện trở tiếp xúc
Chuẩn cách điện và tiêu chuẩn quốc tế (CE, UL E321159, RoHS)
MTC55-18-223F3B là lựa chọn tối ưu cho các hệ thống công nghiệp cần thiết bị điều khiển công suất 55 A, thủy 1800 V, và đuổi hiệu suất cao trong môi trường khắc nghiệt. Với cơ chế tiếp xúc áp lực, khả năng chịu chu kỳ điện-nhiệt vượt trội và thiết kế module chuẩn, đây là module đáng tin cậy cho kỹ sư điện tử & tự động hóa.
Một số model khác
| Model | Điện áp ngược cực đại (V_RRM) |
| MTC55-08-223F3B | 800 V |
| MTC55-10-223F3B | 1000 V |
| MTC55-12-223F3B | 1200 V |
| MTC55-14-223F3B | 1400 V |
| MTC55-16-223F3B | 1600 V |
| MTC55-18-223F3B | 1800 V |
| MTC55-18-223F3G | 1800 V |
| MTC55-08-223F3B | 800 V |
| MTC55-10-223F3B | 1000 V |
| MTC55-12-223F3B | 1200 V |
| MTC55-14-223F3B | 1400 V |
| MTC55-16-223F3B | 1600 V |
