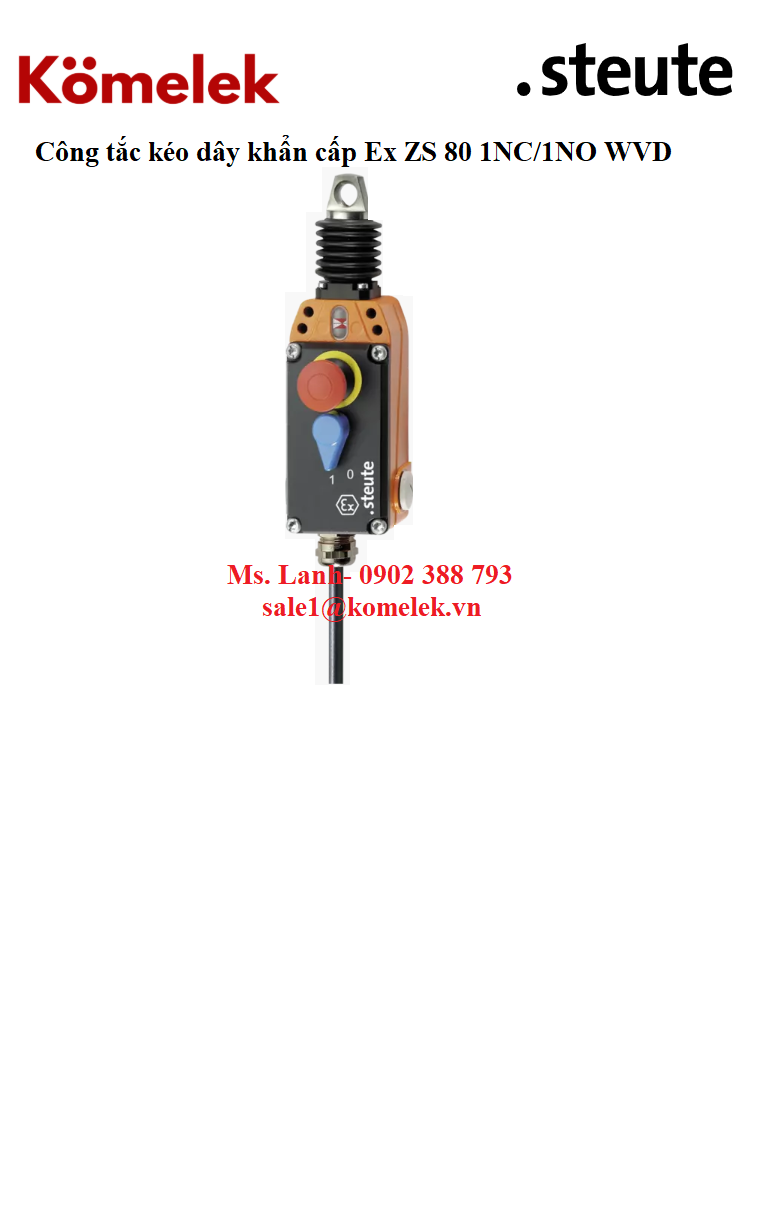

Công tắc Steute EXZS 80 1NC/1NO WVD
Steute EXZS 80 là dòng công tắc kéo dây khẩn cấp (Emergency Pull-Wire Switch) được thiết kế cho vùng nguy hiểm có khí hoặc bụi dễ cháy nổ (Zone 1, Zone 21). Sản phẩm đáp ứng đầy đủ các tiêu chuẩn quốc tế về bảo vệ chống nổ như ATEX, IECEx, JPEx, đảm bảo an toàn cho hệ thống trong các môi trường công nghiệp khắc nghiệt.
Cấu tạo và vật liệu
Vỏ (housing): Nhôm đúc áp lực cao, phủ sơn tĩnh điện chống ăn mòn.
Nắp (cover): Nhựa gia cường sợi thủy tinh (PA GF), đạt chuẩn UL94 V-0 – chống cháy và chịu va đập tốt.
Cấp bảo vệ: IP65 / IP67 (theo EN 60529) – chống bụi và chịu nước tạm thời.
Cáp kết nối: H05VV-F 4×0.75 mm², chiều dài tiêu chuẩn 3 m.
Với thiết kế cơ khí chắc chắn và khả năng niêm kín cao, thiết bị có thể vận hành ổn định trong môi trường nhiều bụi, hơi ẩm hoặc có khí ăn mòn.
Nguyên lý hoạt động Công tắc Steute EXZS 80 1NC/1NO WVD
Công tắc hoạt động dựa trên cơ cấu kéo dây hai hướng.
Khi người vận hành kéo dây từ bất kỳ hướng nào:
Cơ cấu bên trong chuyển động, ngắt mạch NC (ngừng máy) và đóng mạch NO (gửi tín hiệu cảnh báo).
Sau khi kích hoạt, công tắc khóa cơ (mechanical latch) và chỉ được reset thủ công bằng nút nhấn trên thân thiết bị.
Thiết kế cho phép phát hiện cả tình trạng mất căng dây hoặc đứt dây, giúp hệ thống an toàn hơn so với công tắc E-Stop thông thường.
Thông số kỹ thuật chính Công tắc Steute EXZS 80 1NC/1NO WVD
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | EXZS 80 1NC/1NO WVD – 3 m JPEx |
| Mã hàng (Art.-No.) | 1456123 |
| Tiếp điểm | 1 NC + 1 NO, kiểu Zb (liên động cơ học) |
| Điện áp định mức | 250 V AC / 4 A |
| Tuổi thọ cơ học | > 100 000 chu kỳ |
| Nhiệt độ môi trường | –20 °C → +65 °C (T6) / +75 °C (T5) |
| Chiều dài dây kéo tối đa | 100 m |
| Lực kéo tác động | ~ 150 N |
| Trọng lượng | ~ 0.96 kg |
| Phê duyệt Ex | Ex db IIC T6/T5 Gb, Ex tb IIIC T80°C/T95°C Db |
| Cấp bảo vệ | IP65 / IP67 |
Ứng dụng kỹ thuật
Hệ thống băng tải liên tục trong nhà máy hóa chất, xi măng, thực phẩm, dược phẩm, và mỏ khai thác.
Khu vực Zone 1 và Zone 21, nơi yêu cầu thiết bị Ex chống nổ (gas hoặc bụi).
Tích hợp trong mạch an toàn (safety circuit) của hệ thống điều khiển PLC, DCS hoặc E-Stop trung tâm.
Lắp dọc theo dây chuyền dài, mỗi công tắc bảo vệ đoạn dây 50–100 m.
Ưu điểm kỹ thuật
Phát hiện kéo dây, mất dây, hoặc đứt dây trong cùng một thiết bị.
Cơ cấu reset thủ công đảm bảo không tự khởi động lại sau khi dừng khẩn.
Cấu hình Ex d (chống nổ bằng vỏ bọc kín lửa) cho phép lắp trực tiếp trong môi trường có khí nổ.
Độ bền cao, ít bảo trì, thích hợp vận hành 24/7.
Tuân thủ tiêu chuẩn EN 60079-0, EN 60079-1, EN 60079-31 và các yêu cầu an toàn quốc tế.
Kết luận
Công tắc kéo dây khẩn cấp Steute Ex ZS 80 là giải pháp tối ưu cho các hệ thống an toàn phòng nổ, kết hợp giữa thiết kế cơ khí chắc chắn, độ tin cậy cao và chứng nhận Ex toàn cầu.
Sản phẩm được ứng dụng rộng rãi trong các nhà máy lọc hóa dầu, xi măng, thực phẩm, và xử lý nguyên liệu dễ cháy, nơi yêu cầu an toàn tuyệt đối cho con người và thiết bị.
