DÂY ĐAI CHO BỘ BIẾN TỐC – HƯỚNG DẪN CHỌN & ỨNG DỤNG
1. Dây đai bộ biến tốc là gì?

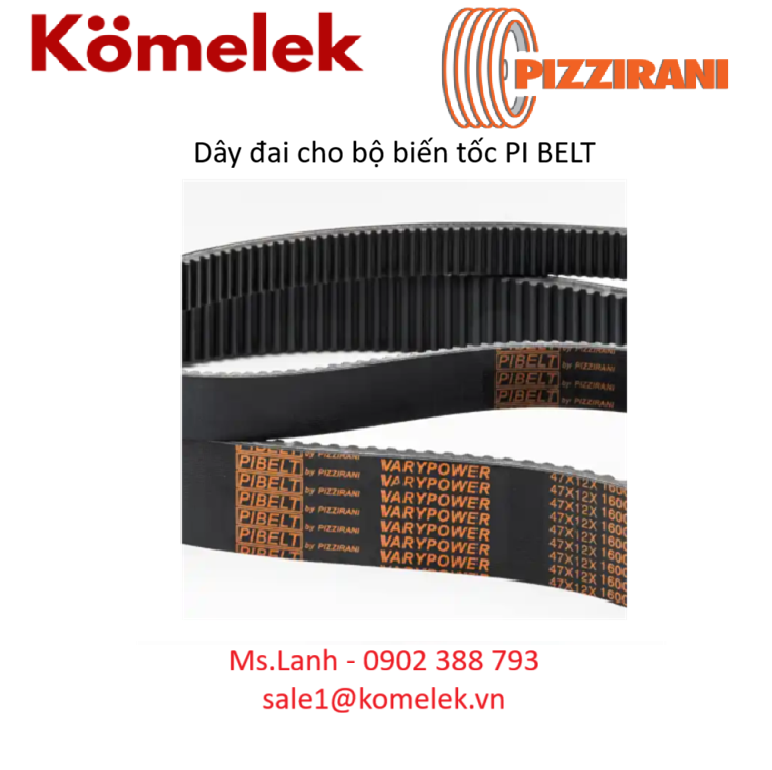

Dây đai cho bộ biến tốc PI BELT là loại dây đai răng (toothed belt) được thiết kế riêng để lắp vào các puley và biến tốc (variator), giúp thay đổi tỷ số truyền và tốc độ quay trong các hệ thống truyền động cơ học.
Loại dây đai này phải đảm bảo độ bền cao, chịu mài mòn và vận hành ổn định trong môi trường công nghiệp.
2. Vai trò của dây đai trong bộ biến tốc
Dây đai biến tốc có nhiệm vụ:
Truyền lực ổn định giữa hai trục qua hệ thống variator.
Thay đổi tốc độ truyền động khi thay đổi vị trí chênh lệch trên puley.
Giảm biến thiên tốc độ & tối ưu mô-men xoắn theo nhu cầu máy.
So với dây đai trơn thông thường, loại cho biến tốc có răng ngặt khớp với rãnh puley, giúp giảm trượt và nâng cao hiệu suất.
3. Cấu tạo & đặc tính kỹ thuật
3.1. Cấu tạo chính
Dây đai cho bộ biến tốc thường gồm:
Khung chịu lực bằng sợi polyester giảm giãn dài khi làm việc.
Lớp cao su/chất tổng hợp bọc bên ngoài chịu nhiệt và dầu mỡ.
Răng khớp chính xác tương thích với puley có rãnh hình học biến tốc.
3.2. Tính năng nổi bật của
✔ Khả năng chịu tải và mài mòn cao
✔ Không trượt khi vận hành tốc độ thay đổi
✔ Dải nhiệt độ hoạt động rộng ~ −25 °C đến +80 °C
✔ Chống dầu & chịu nhiệt, phù hợp môi trường công nghiệp khắc nghiệt.
4. Phân loại dây đai cho bộ biến tốc
4.1. Theo tiết diện răng
Dây đai cho bộ biến tốc được sản xuất với nhiều kích thước khác nhau để phù hợp với từng loại biến tốc và yêu cầu truyền động:
| Kích thước | Mô tả |
|---|---|
| 17 × 6 mm | Dây đai biến tốc nhỏ, dùng cho máy công suất thấp |
| 22 × 8 mm | Phổ biến trong truyền động trung bình |
| 28 × 8 mm | Đáp ứng tải lớn hơn |
| 37 × 10 mm | Dành cho máy nặng công nghiệp |
| 47 × 13 – 55 × 16 | Tải rất cao, ứng dụng nặng |
| Thông số phổ biến theo catalogue sản phẩm PI BELT. |
5. Ứng dụng thực tế
Dây đai biến tốc được sử dụng rộng rãi trong:
Máy dệt & ngành giấy – vận hành rô bốt biến tốc liên tục.
Thiết bị công nghiệp hóa chất – ổn định tốc độ quay ở nhiều cấp.
Băng tải & máy biến tốc sản xuất – điều chỉnh vận tốc theo tải.
6. Ưu điểm khi lựa chọn dây đai chất lượng
🔹 Hiệu suất truyền động cao hơn – giảm trượt
🔹 Tăng tuổi thọ ổ trục & pulley
🔹 Ít phải bảo trì thay thế
🔹 Hoạt động hiệu quả ở nhiều tốc độ khác nhau
Điều này đặc biệt quan trọng khi sử dụng trong bộ biến tốc cơ khí, nơi hiệu quả truyền động quyết định năng suất và độ bền của toàn hệ thống.
7. So sánh dây đai biến tốc & dây đai răng bình thường
| Tiêu chí | Dây đai biến tốc | Dây đai răng thường |
|---|---|---|
| Thiết kế răng | Khớp rãnh biến tốc chuẩn | Răng phổ thông |
| Ổn định tốc độ | ✔️ Tốt | Trung bình |
| Khả năng chống trượt | ✔️ Cao | Trung bình |
| Ứng dụng | Máy biến tốc, băng tải phức tạp | Truyền động chung |
8. Cách chọn dây đai cho bộ biến tốc phù hợp
Khi chọn dây đai cho bộ biến tốc, cần lưu ý:
Xác định kích thước rãnh pulley (độ rộng & chiều cao răng)
Tải trọng & vòng/phút vận hành yêu cầu
Điều kiện môi trường vận hành (nhiệt độ, dầu, hóa chất)
Vật liệu dây đai phù hợp ứng dụng (cao su, polyurethane, sợi gia cường polyester)
9. Kết luận
Dây đai cho bộ biến tốc là thành phần then chốt trong hệ thống truyền động biến tốc, giúp đảm bảo hiệu suất, độ bền và linh hoạt trong điều chỉnh tốc độ. Với các lựa chọn theo kích thước và đặc tính kỹ thuật của hãng như PI BELT, dây đai biến tốc đáp ứng tốt yêu cầu vận hành công nghiệp hiện đại.
