Giới thiệu chung về dây điện ROPEX
ROPEX cung cấp các loại dây/cáp chuyên dụng để dùng trong hệ thống điều khiển nhiệt xung (impulse sealing).
Những cáp này được thiết kế tối ưu cho mạch điều khiển của bộ điều khiển nhiệt ROPEX, giúp đảm bảo truyền dòng cao, tín hiệu đo điện áp, và giảm tổn thất hoặc nhiễu.
Theo ROPEX, người dùng không cần tự tính toán tiết diện dây phức tạp — vì ROPEX đã mô tả các loại dây phù hợp trong Application Report (báo cáo ứng dụng), kèm tiết diện tối ưu.

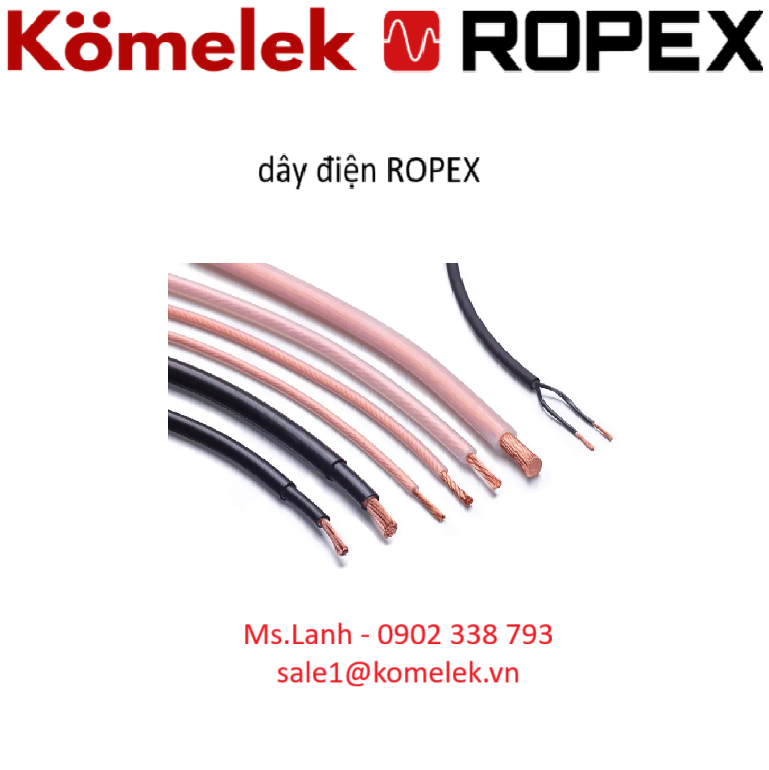

Các loại dây / cáp mà ROPEX cung cấp
| Loại cáp | Đặc điểm & Ứng dụng |
|---|---|
| C-HF-xx | Đây là dây dòng cao, rất linh hoạt (high-flex), có vỏ silicone. Vỏ silicone giúp chịu nhiệt tốt, độ bền cao khi uốn cong, phù hợp cho dây dẫn công suất cao trong mạch điều khiển nhiệt. |
| C-TC-xx | Là loại cáp dòng cao nhưng được thiết kế phù hợp để đặt trong cable carrier (máng cáp). Khi hệ thống sử dụng máng cáp (tray), loại cáp này giúp lắp đặt gọn gàng, an toàn và bền khi có chuyển động hoặc dao động dây. |
| UML-1 | Là cáp xoắn (twisted pair cable), dùng để đo điện áp (voltage measurement). Thiết kế xoắn giúp giảm nhiễu điện từ và cải thiện độ chính xác khi đo điện áp trong mạch điều khiển. |
Vai trò & Tác dụng của dây điện ROPEX
Cung cấp dòng cao
Các dây C-HF và C-TC được dùng để dẫn dòng cao từ bộ điều khiển hoặc biến áp đến thanh nhiệt (heat-seal band) hoặc các phần công suất quan trọng trong mạch hàn xung.
Nhờ tiết diện và vật liệu vỏ thích hợp, cáp này giúp giảm tổn thất điện trở và sụt áp, đảm bảo dòng cao và ổn định khi vận hành.
Đảm bảo đo lường chính xác
Cáp UML-1 chịu trách nhiệm truyền tín hiệu điện áp về bộ điều khiển để đo và tính toán nhiệt độ mối hàn.
Vì là cáp xoắn, nó giảm ảnh hưởng của nhiễu điện từ, giúp đo điện áp chính xác hơn.
Tối ưu hóa lắp đặt
Với hai loại cáp dòng cao (C-HF và C-TC), ROPEX đáp ứng cả các hệ thống cố định (không cần di chuyển dây nhiều) và hệ thống có máng cáp hoặc di chuyển.
Việc chọn đúng loại dây giúp ích rất nhiều cho việc thiết kế tủ điện, bố trí máng cáp, và đảm bảo an toàn vận hành.
Ưu điểm của dây điện ROPEX
Độ linh hoạt cao: C-HF-xx đặc biệt linh hoạt, dễ uốn, thích hợp cho việc đi dây gọn và gập uốn nhiều chỗ.
Khả năng chịu nhiệt tốt: Vỏ silicone của C-HF có khả năng chịu nhiệt cao, bền khi tiếp xúc môi trường nóng trong mạch điều khiển nhiệt.
Tương thích hoàn hảo: Các dây được ROPEX khuyến nghị tương thích tối ưu với bộ điều khiển nhiệt và các thành phần khác (biến dòng, biến áp) — theo báo cáo ứng dụng ROPEX
Giảm tính toán phức tạp: Nhờ ROPEX cung cấp quy chuẩn tiết diện dây trong báo cáo ứng dụng, người thiết kế hệ thống không cần tự tính toán quá nhiều — tiết kiệm thời gian và giảm rủi ro sai thông số dây.
Lưu ý khi lựa chọn & lắp đặt dây điện ROPEX
Khi thiết kế hệ thống, nên tham khảo Báo cáo ứng dụng (Application Report) của ROPEX để xác định loại dây (C-HF hay C-TC) và tiết diện phù hợp.
Nếu hệ thống sử dụng máng cáp (cable tray), nên cân nhắc sử dụng C-TC-xx để đảm bảo lắp đặt gọn gàng và an toàn.
Khi đi dây dòng cao, cần đảm bảo dây có tiết diện phù hợp để tránh sụt áp, quá nhiệt hoặc tổn thất năng lượng lớn.
Khi sử dụng dây đo điện áp (UML-1), cần luồn và cố định cáp tránh gần nguồn nhiễu mạnh để đảm bảo độ chính xác đo điện áp.
Kiểm tra định kỳ tình trạng cách điện của cáp (nhất là lớp vỏ silicone hoặc vỏ ngoài) để đảm bảo an toàn vận hành lâu dài.
Kết luận
Dây / cáp điện ROPEX là một thành phần “hỗ trợ” rất quan trọng trong hệ thống điều khiển nhiệt ROPEX. Việc lựa chọn đúng loại dây (C-HF, C-TC, UML) và tiết diện dây phù hợp không chỉ giúp đảm bảo dòng và đo điện áp chính xác, mà còn giúp hệ thống hoạt động bền bỉ, an toàn và hiệu quả. Khi thiết kế hoặc triển khai hệ thống hàn nhiệt ROPEX, việc sử dụng dây gợi ý chính hãng sẽ mang lại nhiều lợi ích về hiệu suất và độ ổn định.
