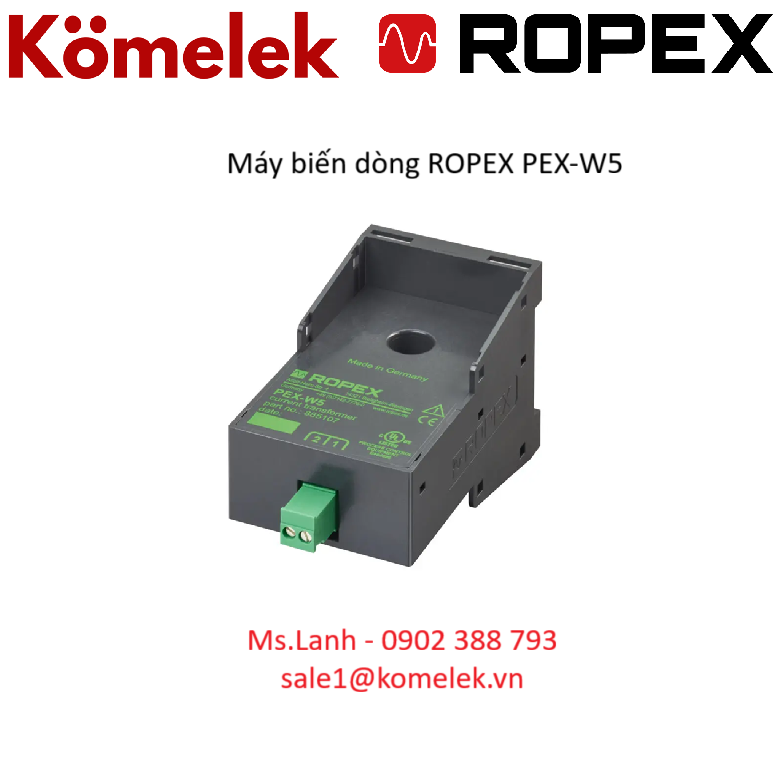

Máy biến dòng ROPEX PEX-W5

1. Giới thiệu chung về máy biến dòng ROPEX PEX-W5

• PEX-W5 là một máy biến dòng (current transformer) do ROPEX sản xuất, dùng trong hệ thống điều khiển nhiệt xung (impulse sealing) của ROPEX.

• Đây là thành phần quan trọng trong vòng điều khiển nhiệt: nó đo dòng điện qua thanh hàn / dải nhiệt (heat-sealing band), từ đó bộ điều khiển nhiệt của ROPEX (ví dụ RESISTRON) sẽ sử dụng dữ liệu này để ước tính nhiệt độ mối hàn.

• Được thiết kế để gắn trên thanh DIN type “top-hat rail” (TS35) — DIN EN 50022.

•

2. Thông số kỹ thuật của máy biến dòng ROPEX PEX-W5

Dưới đây là thông số nổi bật của máy biến dòng ROPEX PEX-W5:

3. Vai trò & Tính năng trong hệ thống ROPEX

• Một phần không thể thiếu: Theo tài liệu hướng dẫn của ROPEX (ví dụ trong bộ điều khiển RESISTRON), máy biến dòng ROPEX PEX-W5 là phần thiết yếu trong mạch điều khiển dòng → nhiệt → điện trở. Nếu dùng biến dòng khác, hệ thống có thể hoạt động sai hoặc không ổn định.

• Tương thích cao: ROPEX khuyến nghị sử dụng riêng PEX-W4 hoặc PEX-W5 cho các bộ điều khiển RESISTRON.

• Kết nối tín hiệu đo dòng: Biến dòng có đầu ra IR (dòng đo) để kết nối với bộ điều khiển ROPEX.

• Phụ kiện kèm theo: ROPEX cung cấp thanh dẫn dòng cao (ví dụ HCB-1) nếu cáp dòng lớn không thể luồn qua lỗ biến dòng.

4. Ưu điểm của máy biến dòng ROPEX PEX-W5

• Độ chính xác cao trong đo dòng → giúp bộ điều khiển đo nhiệt độ mối hàn chính xác hơn.

• Tính an toàn: vỏ nhựa polycarbonate chất lượng cao, cách điện tốt.

• Thiết kế linh hoạt: lắp trên rail TS35 tiêu chuẩn, dễ tích hợp vào tủ điều khiển.

• Khả năng đo dòng lớn: chịu được dòng cao lên tới 500 A đỉnh – phù hợp với các tải hàn xung mạnh.

• Tương thích hệ thống ROPEX: khi dùng biến dòng chính hãng, giảm rủi ro sai lệch điều khiển hoặc hỏng mạch.

5. Lưu ý khi lắp đặt và sử dụng máy biến dòng ROPEX PEX-W5

• Khi lắp đặt, phải tắt nguồn điều khiển trước khi đấu nối biến dòng để đảm bảo an toàn.

• Cáp dòng cao (dây dẫn tới thanh hàn) phải được luồn qua lỗ biến dòng (~12,8 mm). Nếu dây quá lớn, dùng thanh dẫn HCB-1.

• Khi đấu dây đo: đầu ra biến dòng (IR) cần được nối đúng cực vào bộ điều khiển theo sơ đồ ROPEX.

• Đảm bảo cách điện và an toàn: tránh để dung dịch dẫn điện, nước hoặc chất lỏng công nghiệp thấm vào biến dòng, để bảo vệ cách điện.

• Chỉ sử dụng biến dòng PEX-W5 (hoặc PEX-W4) chính hãng theo hướng dẫn ROPEX; không nên sử dụng biến dòng từ nhà sản xuất khác vì có thể gây lỗi hoặc hỏng mạch điều khiển.

6. Ứng dụng thực tế

• Được sử dụng rộng rãi trong hệ thống điều khiển nhiệt máy hàn miệng túi (impulse sealing), nơi cần kiểm soát dòng xung rất chính xác.

• Thích hợp cho các ứng dụng công nghiệp như đóng gói, dược phẩm, y tế — nơi mối hàn nhiệt phải kiểm soát nhiệt độ rất nghiêm ngặt.

• Khi nâng cấp hoặc sửa chữa hệ thống điều khiển nhiệt ROPEX: nếu biến dòng cũ hỏng hoặc không tương thích, PEX-W5 là lựa chọn thay thế tiêu chuẩn.

Kết luận

PEX-W5 là một biến dòng chuyên dụng, thiết kế để đáp ứng yêu cầu cao trong hệ thống điều khiển nhiệt ROPEX. Nhờ khả năng đo dòng cao, độ chính xác và tính an toàn tốt, nó giúp hệ thống điều khiển nhiệt (như RESISTRON) hoạt động ổn định và hiệu quả. Khi lựa chọn linh kiện cho hệ thống điều khiển nhiệt, nên ưu tiên sử dụng PEX-W5 (hoặc các dòng tương thích chính hãng) để đảm bảo hiệu suất và độ bền lâu dài.
