Đặc trưng & Những lợi ích

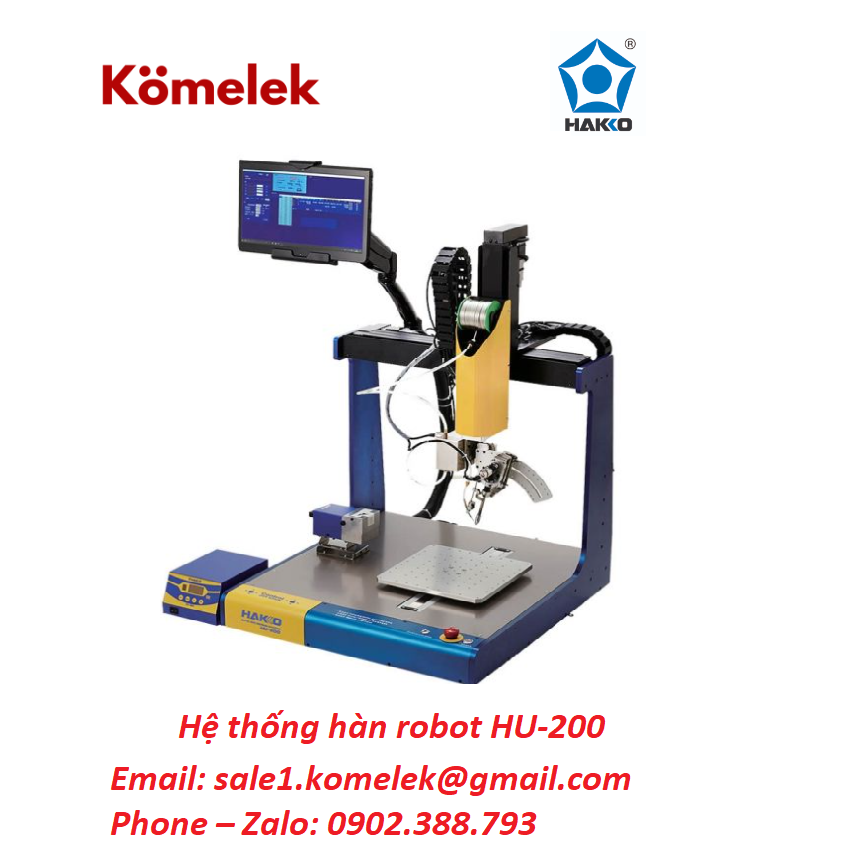

Hệ thống hàn robot HU-200 có những đặc trưng đáng chú ý sau:

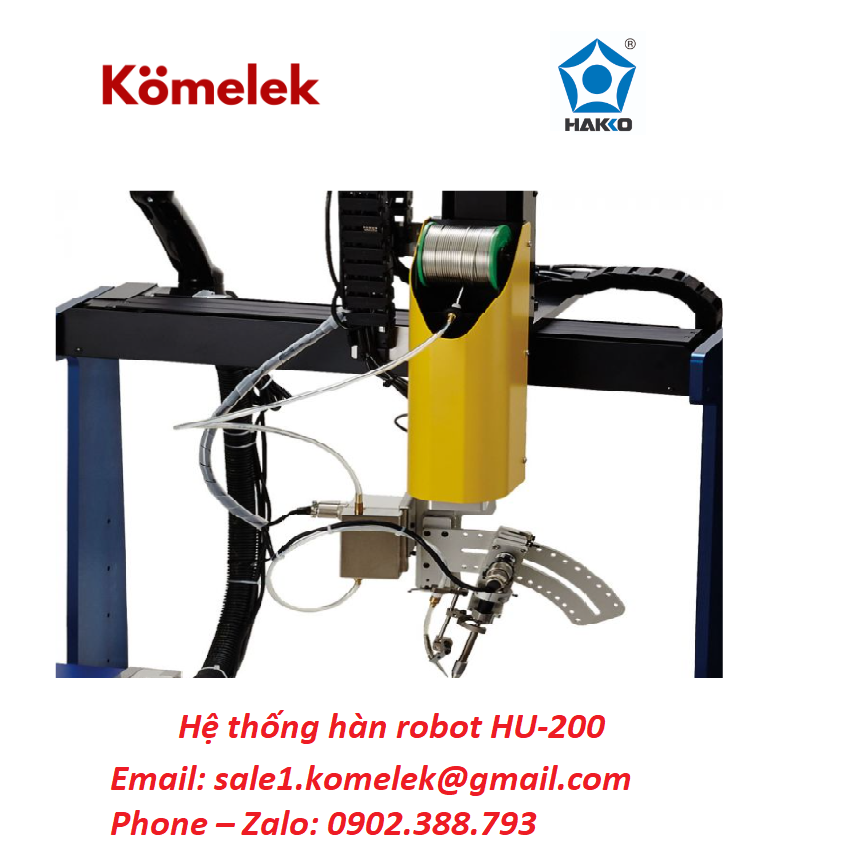

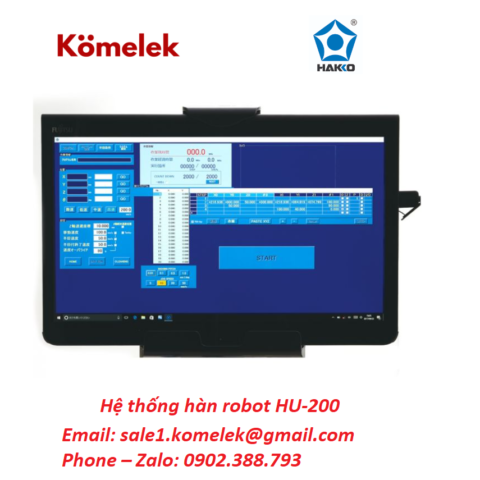

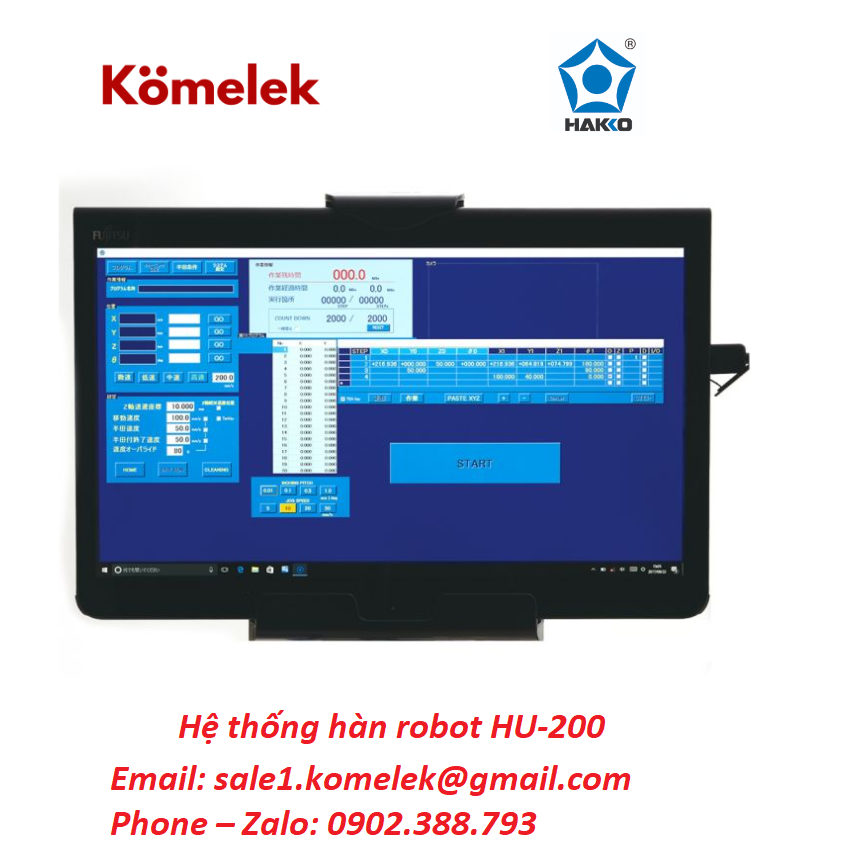

Hệ thống 4 trục với bộ điều khiển trung chuyển giúp vận hành hệ thống HAKKO HU-200 nhanh chóng và đơn giản. Với phần mềm lập trình tích hợp, bảng điều khiển màn hình cảm ứng và cần điều khiển, người vận hành có toàn quyền kiểm soát. Mọi mệnh lệnh đều nằm trong tầm tay của người vận hành, từ độ chính xác của chuyển động đến kiểm soát tốc độ hàn HU-200, cùng với một bộ nạp hàn tích hợp có thể kiểm soát lượng hàn cần thiết. Tất cả điều này được cung cấp bởi Trạm hàn FU-601.

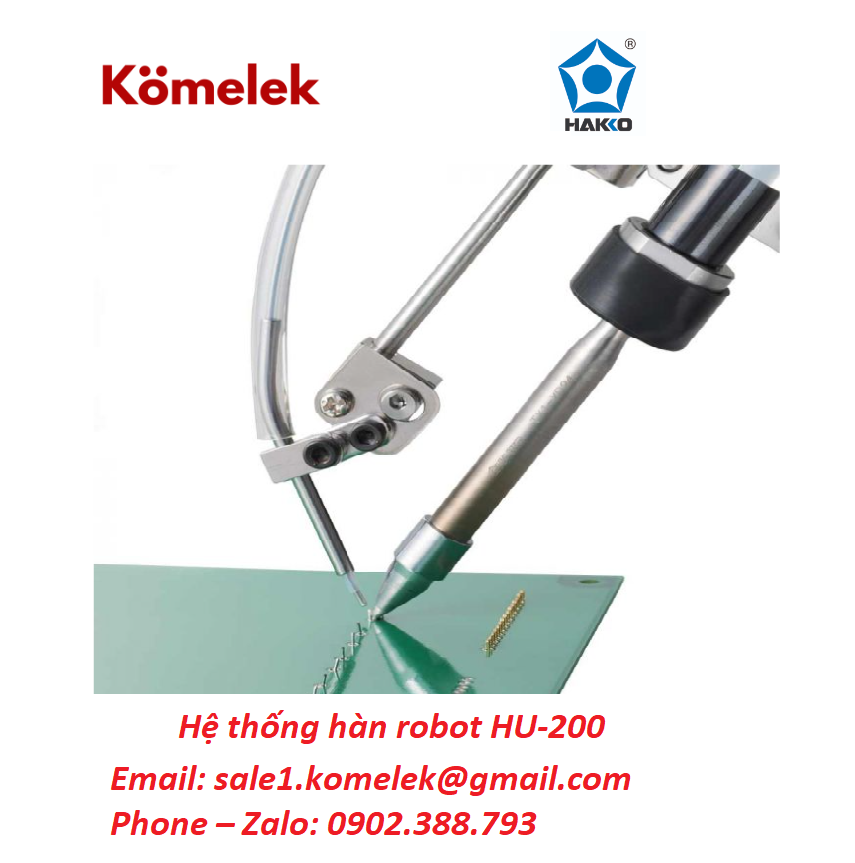

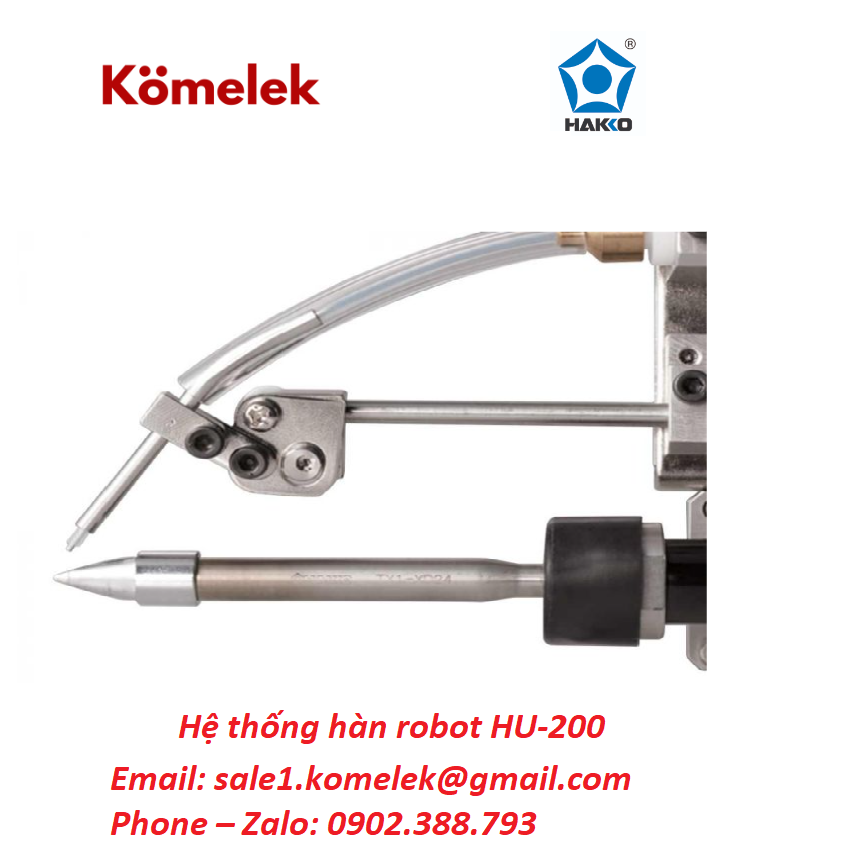

Tận dụng sức mạnh của Trạm hàn FU-601, HU-200 đạt nhiệt độ 940°F với bộ phận gia nhiệt bằng gốm tổng hợp lên đến 260W ở các đầu của nó. HU-200 sử dụng Mẹo TX1 và TX2 có hơn 40 hình dạng và kích cỡ khác nhau. Với sức mạnh của FU-601, lập trình robot dễ dàng và độ tin cậy của các sản phẩm Hakko, HU-200 cung cấp giải pháp cho hầu hết mọi dự án hàn.
Hệ thống 4 Trục cho phép đường bao làm việc lớn 400mm x 300mm với tốc độ tối đa 800mm/s và có độ lặp lại 0,01mm.
Thông số kỹ thuật
| Tên mẫu | HU-200 |
| Phần số | HU200-03Z |
| Điện áp đầu vào | 100-240 VAC |
| Sự tiêu thụ năng lượng | 300W |
| Sự chuyển động | trục X 400mm trục Y 300mm trục Z 200mm Trục O ±200° |
| hệ thống ổ đĩa | Động cơ servo (Tất cả các trục) |
| Phát hiện vị trí | Bộ mã hóa tuyệt đối |
| Tốc độ tối đa | Trục X/Y/Z: 800 mm/s, trục 0: 800°/s |
| Độ lặp lại | Trục X/Y/Z: ±0,01 mm (Chỉ khi nhiệt độ đơn vị không đổi), trục 0: ±0,01° |
| Mức độ ồn | 56dB |
| Nhiệt độ môi trường xung quanh | 0-40°C |
| Tải trọng phôi tối đa | 20kg (44,1 lb) |
| Cổng I/O bên ngoài | 20 đầu vào / 12 đầu ra (2 cho bộ lọc) |
| Giao diện bên ngoài | 4 cổng USB (1 cho PC) |
| Kích thước (WxHxD)mm | 600 x 910 x 650mm (23,6 x 35,8 x 25,6in) |
| Cân nặng | 50 kg (110,23 lb.) |
| ESD an toàn | Đúng |
| mẫu | FU-601 |
| Phần số | FU601-40X (Sắt chữ L) |
| Điện áp đầu vào | 120 VAC 50/60Hz |
| Sự tiêu thụ năng lượng | 300W |
| Phạm vi nhiệt độ | 50°C – 500°C (120°F – 940°F) |
| ESD an toàn | Đúng |
| Điện áp đầu ra | 29V |
| Kích thước bên ngoài (W x H x D) | 145 x 107 x 211 mm (5,7 x 4,2 x 8,3 inch) |
| Trọng lượng (không có dây) | 4 kg (8,8 lb.) |
| Phần số | FU6002-01X |
| Sự tiêu thụ năng lượng | 260W (29V) |
| Điện trở đầu đất | < 2 ôm |
| Tiềm năng tip-to-ground | < 2mV |
| lò sưởi | Hộp mực gốm tổng hợp |
| Mẹo 1 | Dòng TX1 và TX2 |
| Chiều dài dây | 16,4 ft. (5 m) |
| Tổng chiều dài (không có dây) 2 | 6,6in. (168mm) |
| Trọng lượng (không dây) 2 | 0,38 lb (173g) |
| Robot hàn | — |
| Trạm hàn robot | FU601-40X |
| Đơn vị ống B 0,5-1,0mm | BX1052 |
| Đơn vị ống B 1.2-1.6mm | BX1053 |
| Đơn vị ống B 0,3mm | BX1054 |
| Đơn vị ống 1.2-1.6mm | BX1042 |
| Đơn vị ống 0,3-1,0mm | BX1055 |
| Cáp USB | BX1062 |
| Cáp trung chuyển 4m | BX1045 |
| Đơn vị hàn núi | CX5004 |
| Cơ sở hàn đơn vị cố định | CX5002 |
| Cơ sở sạch hơn | CX5003 |
| đơn vị trung chuyển | CX5005 |
| Máy tính cá nhân (Máy tính bảng Windows) | — |
| Hướng dẫn sử dụng nhanh | — |
| Phần mềm PC | — |
| Sạch hơn | CX1003 |
| Cáp I/0 cho Máy hút bụi | — |
| Người giữ tệp đính kèm | — |
| cánh tay hiển thị | — |
Tài liệu hướng dẫn
HU-200 Robotic Soldering System, PB424
HU-200 User Manual Rev. 2022-09
HU-200 User Manual Rev. 2022-05
HU-200 User Manual Rev. 2020-09
HU-200 User Manual (Rev. 2023-03)
