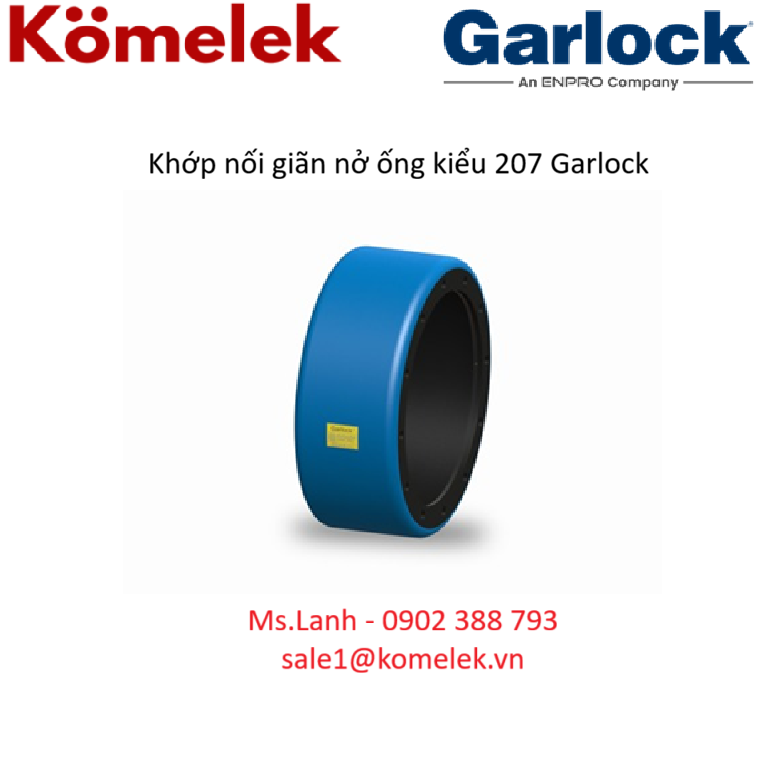

Khớp nối giãn nở ống kiểu 207 Garlock là khớp nối giãn nở mềm bằng cao su cấu trúc U-type, dùng làm kết nối mềm giữa ống, hấp thụ chuyển vị do nhiệt, rung lắc, sai lệch, ứng dụng cho ổn áp thấp & chân không, thường dùng giữa turbine – condenser và hệ ống tương tự, chịu nhiệt đến +120°C.
1. Khớp nối giãn nở ống kiểu 207 Garlock là gì?
Khớp nối giãn nở ống kiểu 207 Garlock (Style 207 Expansion Joint) là khớp nối mềm dạng cao su-vải U-type dùng trong hệ ống dẫn khí/chân không/áp lực thấp để bù dịch chuyển do nhiệt, rung và biến dạng, đồng thời giảm tải cho đường ống và thiết bị.
2. Vì sao cần dùng khớp nối giãn nở ống?
Khớp nối giãn nở ống giúp:
Hấp thụ chuyển vị do giãn nở nhiệt của ống
Giảm rung & giảm tiếng ồn
Bảo vệ ống & bích nối khỏi nứt vỡ
Tăng độ bền hệ thống đường ống
Trong nhiều ứng dụng, nếu không bù sai số nhiệt & rung này, ống có thể móp, cong hoặc nứt hẳn.
3. Cấu tạo và kiểu 207 của Garlock
Style 207 có:
Vật liệu chính: cao su chuyên dụng kết hợp lớp vải gia cường
Kiểu: U-type (uốn cong hình chữ U)
Kết nối: bích gắn bên trong (internally flanged)
Hình dạng: tròn hoặc hình chữ nhật tùy yêu cầu ứng dụng
Thiết kế này cho phép uốn cong – co dãn – chịu chân không và áp suất thấp hiệu quả.
4. Đặc tính kỹ thuật chính
Chịu nhiệt độ: lên tới ~+120°C (+250°F)
Chịu áp suất: từ chân không (~29.9″Hg) đến ~15 psig (≈1.0 bar)
Định dạng: Internally flanged (bích gắn bên trong), không dùng bích ngoài
Thiết kế cho áp lực thấp – chân không đầy đủ, phù hợp kết nối trực tiếp với bích của ống/thiết bị.
5. Ưu điểm của khớp nối giãn nở kiểu 207 Garlock
5.1 Linh hoạt
Thiết kế cao su + vải cho phép co dãn trục, lệch trục và uốn cong nhẹ.
5.2 Chịu rung và giảm tiếng ồn
Giảm tác động cơ học lên toàn bộ hệ thống.
5.3 Chịu nhiệt
Hoạt động ổn định trong dải nhiệt đến ~120°C, phù hợp hệ khí nóng – hơi nhẹ – khí thải.
5.4 Tối ưu cho áp lực thấp
Đặc biệt tốt cho áp lực thấp tới ~1 bar và chân không sâu (full vacuum).
6. Ứng dụng thực tế
Khớp nối giãn nở 207 thường dùng trong:
Kết nối turbine – condenser trong hệ hơi – điện
Ống dẫn khí/khí nóng
Hệ hút chân không và áp lực thấp
Hệ HVAC – xử lý khí thải
Dịch chuyển đường ống do nhiệt và rung máy
Các ứng dụng tương tự cần giảm rung, bù giãn nở và ổn định áp lực thấp.
7. Lợi ích khi sử dụng trong hệ thống ống
So với nối cứng:
Giảm nứt gãy bích và ống
Gia tăng tuổi thọ hệ ống
Hạn chế ảo lực do giãn nở nhiệt
Giảm chi phí bảo trì
Lắp đặt nhanh và hiệu quả trên đường ống dài
8. Phân biệt Style 207 với các loại khác
Style 207: bích gắn bên trong, dùng cho áp lực thấp/chân không.
Style 208: bích ngoài, ưu tiên chân không/áp lực nhẹ, giảm rung & tiếng ồn thêm.
→ Style 207 phù hợp kết nối trực tiếp ống – thiết bị hơn ở hệ áp lực thấp chuẩn.
9. Cách chọn đúng khớp nối giãn nở ống 207
Để chọn sản phẩm chính xác, cần xác định:
Kích thước đường ống (ID/OD)
Kết nối bích phù hợp tiêu chuẩn flange
Áp suất làm việc
Nhiệt độ vận hành
Hình dạng cần thiết: tròn hay chữ nhật
Tư vấn kỹ sư Garlock hoặc distributor cũng có thể giúp chọn vật liệu cao su/liner tối ưu cho từng môi trường cụ thể.
10. Tên gọi tiếng Việt dễ hiểu
Trong thực tế, sản phẩm này hay được gọi là:
Khớp nối giãn nở ống Garlock 207
Ống giãn nở cao su kiểu U Garlock
Khớp nối mềm bù giãn nở – áp lực thấp
Expansion joint cao su Garlock 207
11. Gợi ý bán hàng & tư vấn kèm
Khi tư vấn cho khách, nên kèm:
Bích kết nối tương thích theo tiêu chuẩn ANSI/ASME/BS
Kẹp/băng cố định đầu ống
Gasket làm kín bích chuẩn
Giúp khách lắp ngay – chạy bền – ít phải bảo trì.
12. Kết luận
Khớp nối giãn nở ống kiểu 207 Garlock là giải pháp linh hoạt, bền & tối ưu cho hệ ống áp lực thấp hoặc chân không cần giảm rung, bù giãn nở do nhiệt. Với vật liệu cao su kỹ thuật và thiết kế U-type, đây là lựa chọn ổn định, dễ lắp – ít sự cố cho các hệ hơi, khí và công nghiệp.
