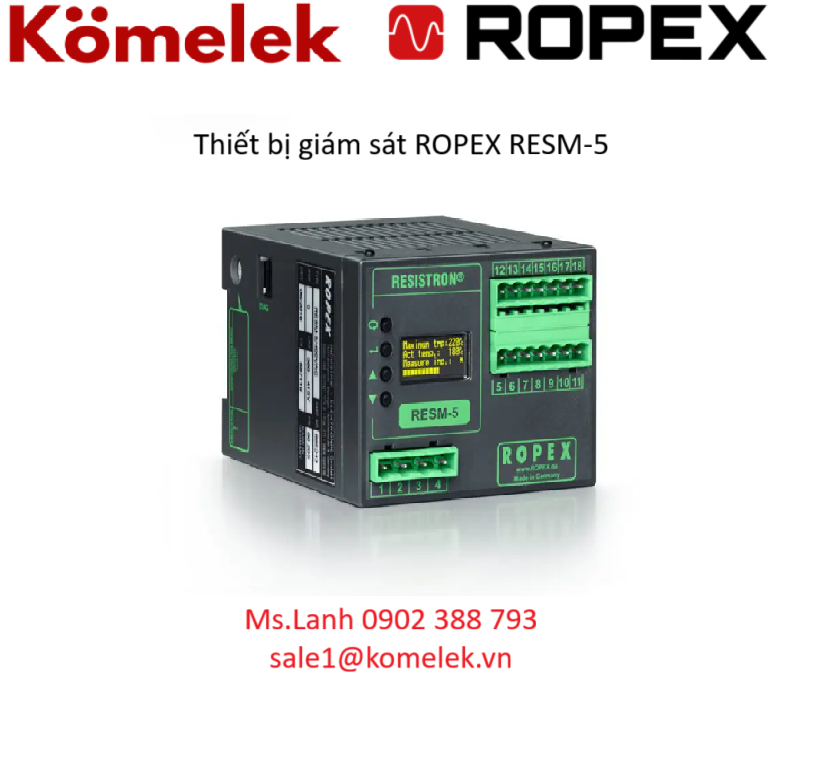

1. Giới thiệu chung về thiết bị giám sát ROPEX RESM-5
RESM‑5 là một module giám sát tùy chọn (optional add-on) dành cho vòng điều khiển nhiệt ROPEX.
Mục đích chính là tăng độ an toàn và độ tin cậy của hệ thống hàn nhiệt bằng cách giám sát nhiệt độ mối hàn (heat-sealing band) theo cách độc lập, song song với bộ điều khiển chính.
Thiết bị này được kết nối vào hệ thống điều khiển hiện có và sử dụng biến dòng riêng biệt (separate current transformer) để đo thêm dòng điện → xác định điện trở mối hàn → quy đổi thành nhiệt độ.
2. Chức năng chính của thiết bị giám sát ROPEX RESM-5
Đo điện trở (Resistance Measurement): RESM‑5 đo điện trở của dải nhiệt (heat‑sealing band), từ đó suy ra nhiệt độ thực tế của mối hàn.
Giám sát nhiệt độ (Temperature Monitoring): Nhờ việc đo điện trở, thiết bị có thể ước lượng và hiển thị nhiệt độ của thanh nhiệt, như một hệ thống giám sát độc lập song song với bộ điều khiển chính.
Alarm / Báo lỗi (Fault / Alarm Output): RESM‑5 có một ngõ xuất báo lỗi (fault output). Nếu nhiệt độ vượt quá giới hạn tối đa được cài đặt (có thể cấu hình “variable limit”), thiết bị sẽ phát tín hiệu cảnh báo.
Tạo hệ thống Redundant (Dự phòng): Khi sử dụng RESM-5, bạn có thể có hệ thống điều khiển “thứ hai” để giám sát – nếu bộ điều khiển chính gặp lỗi hoặc sai lệch, RESM‑5 vẫn có thể phát hiện quá nhiệt.
3. Lợi ích khi sử dụng thiết bị giám sát ROPEX RESM-5
Tăng mức an toàn: Việc giám sát nhiệt độ qua điện trở cung cấp một lớp bảo vệ bổ sung, giúp phát hiện sớm hiện tượng quá nhiệt hoặc sự cố mối hàn.
Dự phòng (Redundancy): Khi dùng song song, thiết bị giám sát ROPEX RESM-5 hoạt động như một hệ thống giám sát độc lập, giúp máy không chỉ dựa vào bộ điều khiển chính để biết nhiệt độ mối hàn.
Tối ưu hóa quy trình bảo trì: Cảnh báo quá nhiệt từ thiết bị giám sát ROPEX RESM-5 có thể giúp kỹ thuật viên can thiệp trước khi có hỏng hóc nghiêm trọng – giảm downtime và chi phí bảo trì.
Linh hoạt cài đặt: Giới hạn nhiệt độ tối đa (limit) có thể cấu hình được (“variable limit”), nên có thể tùy chỉnh theo yêu cầu mối hàn hoặc ứng dụng cụ thể.
Tương thích cao với hệ thống ROPEX: Là linh kiện chính hãng, RESM‑5 dễ tích hợp vào các hệ thống điều khiển nhiệt ROPEX hiện có mà không cần thay đổi cấu trúc lớn.
4. Lưu ý khi lắp đặt & sử dụng
Khi lắp đặt thiết bị giám sát ROPEX RESM-5, cần sử dụng biến dòng phụ (separate current transformer) theo khuyến nghị của ROPEX để đo dòng độc lập.
Cần cấu hình ngưỡng báo lỗi (alarm limit) sao cho phù hợp với nhiệt độ tối đa cho phép của dải nhiệt (heat‑seal band) để thiết bị giám sát hoạt động hiệu quả.
Kiểm tra phần nối dây giám sát (wiring) để đảm bảo tín hiệu đo điện trở không bị nhiễu hoặc sai lệch.
Nếu sử dụng thiết bị giám sát ROPEX RESM-5 như phần của hệ thống an toàn (safety), cần đảm bảo rằng các lệnh khắc phục (cảnh báo, tự ngắt, … ) được dẫn đến bộ điều khiển hoặc hệ thống máy để xử lý kịp thời.
Tham khảo Báo cáo Ứng dụng (Application Report) của ROPEX để biết sơ đồ kết nối chính xác, dây cần thiết, và các thông số cấu hình khuyên dùng.
5. Ứng dụng thực tế
Máy hàn nhiệt (Impulse Sealing): Trong các dây chuyền đóng gói mà mối hàn nhiệt có áp lực cao, nhiệt độ cao — RESM‑5 giúp giám sát để tránh hiện tượng “cháy mối hàn” hoặc hỏng nhiệt.
Ứng dụng y tế / dược phẩm: Khi cần độ tin cậy cao, giám sát nhiệt bổ sung là rất cần thiết để đảm bảo an toàn và chất lượng mối hàn.
Thiết kế hệ thống điều khiển an toàn: Trong các hệ thống cần thiết kế “fail-safe” hoặc hệ thống dự phòng, RESM‑5 có thể là phần của cấu trúc an toàn thứ cấp.
Bảo trì dự đoán: Dựa vào dữ liệu đo điện trở (“tương đương nhiệt độ”) từ RESM‑5, kỹ thuật viên có thể theo dõi xu hướng nhiệt độ bất thường và lên kế hoạch bảo trì trước khi sự cố xảy ra.
6. Kết luận
RESM‑5 là một thiết bị giám sát rất hữu ích trong hệ thống ROPEX, giúp tăng tính an toàn, độ tin cậy và khả năng dự phòng.
Việc đo điện trở dải nhiệt (heat-seal band) qua biến dòng riêng và so sánh với ngưỡng nhiệt độ đặt trước cho phép phát hiện quá nhiệt một cách chủ động.
Nếu bạn đang thiết kế hoặc nâng cấp hệ thống điều khiển nhiệt ROPEX và cần giải pháp an toàn hoặc giám sát thêm, RESM‑5 là lựa chọn đáng cân nhắc.
