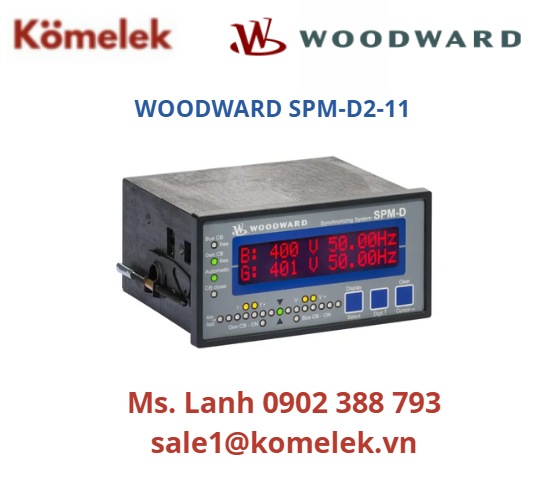

GIỚI THIỆU THIẾT BỊ HÒA ĐỒNG BỘ WOODWARD SPM-D2-11 SERIES
1. Bản chất thiết bị (Drop-In Replacement)
Giải pháp kế thừa hoàn hảo: SPM-D2-11 là dòng thiết bị hòa đồng bộ kỹ thuật số dựa trên bộ vi xử lý, được phát triển để thay thế trực tiếp (Drop-In replacement) cho dòng SPM-D kinh điển đã có mặt hơn 20 năm qua.
Chức năng chính: Tự động điều chỉnh tần số, pha và điện áp của máy phát điện xoay chiều (2 pha hoặc 3 pha) để đồng bộ và hòa mạng. Thiết bị phù hợp với nhiều loại động cơ sơ cấp từ động cơ diesel phản ứng nhanh đến tuabin khí phản ứng chậm.
2. Các thông số kỹ thuật và phần cứng cốt lõi
Model cơ bản: SPM-D2-11 …/LSXR.
Nguồn cấp: $12/24$ VDC (Dải dụng sai: 9.5 đến 32 VDC), công suất tiêu thụ tối đa 8 W.
Kích thước & Trọng lượng:
Kích thước vỏ (WxHxD): $142\times72\times122~mm$.
Kích thước khoét lỗ tủ (Front cutout): $138\times68~mm$.
Trọng lượng: Khoảng 800 g.
Cấp bảo vệ (Sealing): Mặt trước đạt IP42 (Có thể nâng lên IP54 nếu dùng thêm đệm kín P/N 8923-1037); mặt sau đạt IP20.
Tín hiệu đo lường: Cảm biến điện áp RMS thực 2 pha (cho máy phát và thanh cái Busbar) đạt độ chính xác Class I. Đo lường tần số $50/60$ Hz (dải đo 40 đến 70 Hz).
3. Tính năng công nghệ và Bảo vệ
Khả năng điều khiển đa năng: Tích hợp hòa đồng bộ cho 1 máy cắt (Circuit Breaker) , chia sẻ tải chủ động (kW) và tải phản kháng (var) qua 2 đường kết nối analog , điều khiển công suất thực và hệ số công suất ($cos\varphi$) khi chạy song song với lưới.
Tín hiệu đầu ra linh hoạt: Xuất tín hiệu hiệu chỉnh dạng số (Discrete raise/lower) hoặc tín hiệu Analog ($\pm10$ V, $\pm20$ mA, PWM) để tương thích với nhiều bộ điều tốc (Governor) và bộ tự động điều áp (AVR) khác nhau.
Nâng cấp công nghệ: Tích hợp cổng kết nối USB cho phép cấu hình nhanh bằng phần mềm Woodward ToolKit™ trên máy tính bên cạnh cách cài đặt qua nút bấm HMI truyền thống. Toàn bộ các phiên bản đều được nâng cấp tính năng bảo vệ bằng mật khẩu đa cấp.
Tích hợp bảo vệ máy phát điện:
Quá áp / Thấp áp ($59/27$).
Quá tần số / Thấp tần số ($81O/U$).
Quá tải ($32$).
Công suất ngược / Công suất giảm ($32R / 32F$).
Ngoài ra chúng tôi còn cung cấp các model sau:
- SPM-D2 10
