Mã sản phẩm: 41-2101-311
Tổng quan về sản phẩm

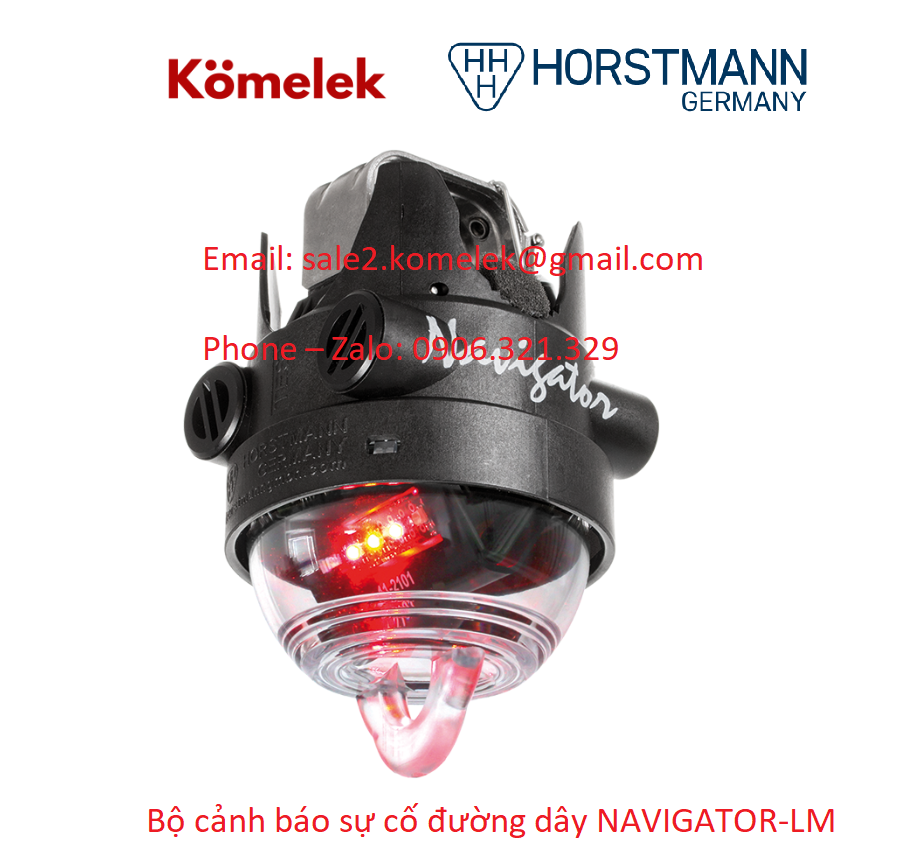

Bộ chỉ báo mạch bị lỗi Bộ điều hướng là một thiết bị điện tử được thiết kế cho các đường dây trên không tiện ích trung thế.
Chỉ báo được cung cấp một điều khiển phụ thuộc vào tải tự điều chỉnh của mức hiện tại. Chức năng này cho phép chỉ báo liên tục lấy mẫu dòng tải trên đường dây trên không và tự động đặt giá trị ngắt tương ứng để phát hiện lỗi như một chức năng của dòng tải. Dòng tải tối đa được lấy mẫu bởi chỉ báo, được lưu trong bộ nhớ trong khoảng thời gian ít nhất là 72 giờ. Do đó, chỉ báo được điều chỉnh thuận lợi nhất cho mạng được giám sát, ngay cả khi hiện tại tải thấp.
Chỉ báo được cung cấp với bộ điều khiển pin tích hợp. Khi dung lượng pin giảm từ tổng thời gian hiển thị là 500 giờ xuống còn lại là 50 giờ, đèn LED màu vàng của màn hình sẽ bắt đầu nhấp nháy trong khoảng thời gian 6 tháng.
Bộ điều hướng LM có thể phân biệt giữa hai lần phát hiện ngắn mạch tiếp theo. Khi phát hiện ra hiện tượng đoản mạch đầu tiên, đèn chỉ báo LED bắt đầu nhấp nháy với tốc độ bằng nhau. Việc phát hiện ngắn mạch lần thứ hai (ví dụ: sau khi tự động đóng lại) sẽ chuyển đèn LED sang chế độ nhấp nháy kép.
Đặc trưng của sản phẩm
- Phát hiện lỗi
- Chỉ báo LED với khả năng hiển thị 360 độ
- Chế độ nhấp nháy kép khi phát hiện lỗi thứ hai
- Chỉ báo trạng thái pin
- Đặt lại tùy theo loại: thủ công, khôi phục dòng điện, khôi phục điện áp
- Có thể gắn trên đường dây trên không trực tiếp
- Bộ điều hướng-LM HV: điện áp cho phép ≤161 kV
| Dòng điện ngắn mạch | |
| Dòng ngắn mạch | ≥100 A / ≥100 ms, tự điều chỉnh phụ thuộc vào tải |
| Sự chính xác | |
| Sự chính xác | ±10 % @ 20°C |
| tự điều chỉnh | |
| tự điều chỉnh | ≥30 Một dòng tải |
| yếu tố chuyến đi | 4 – 6 x dòng tải |
| độ trễ điều chỉnh | 60 giây |
| Bộ nhớ tải cao điểm | 72 giờ |
| Bộ điều hướng chỉ dẫn | |
| Chỉ định (lỗi ngắn mạch/tiếp đất) | 4 đèn LED màu đỏ (>5.000 mcd tương ứng 7000 mLm mỗi đèn LED) 2 đèn LED màu vàng (>5.000 mcd tương ứng 7.000 mLm mỗi đèn LED) |
| Hiển thị | >50 m/ngày, >150 m/đêm, tầm nhìn 360 độ |
| tốc độ flash | 30 lần nhấp nháy mỗi phút, tổng thời gian hiển thị >500 giờ |
| Đặt lại Bộ điều hướng | |
| Thiêt lập lại tư đâu băng tay | Có nam châm (Phiên bản A, B, C, E) |
| Đặt lại thời gian tự động | 4 h ±10 % (2 hoặc 8 h) (Phiên bản A, B, C, E) |
| Đặt lại về khôi phục hiện tại | >3 A dòng tải (Phiên bản A) Đèn LED màu đỏ tắt, nhấp nháy màu vàng cho đến khi đặt lại thủ công hoặc đặt lại thời gian (Phiên bản C) |
| Đặt lại khi khôi phục điện áp | Điện áp đường dây ≥5 kV (Phiên bản E) |
| Thuộc tính điều hướng | |
| Nguồn cấp | Pin Lithium, có thể thay thế, hạn sử dụng ≥20 năm |
| Kiểm tra pin | 1 đèn LED màu vàng, tốc độ flash: 6 lần mỗi phút, 6 tháng |
| tối đa. điện áp cho phép | Bộ điều hướng LM: ≤46 kV / 50 Hz hoặc 60 Hz Bộ điều hướng LM HV: ≤161 kV / 50 Hz hoặc 60 Hz |
| chịu được dòng điện | Bộ điều hướng LM: 25 kA / 3 giây Bộ điều hướng LM HV: 40 kA / 1 giây |
| Dữ liệu cơ học | |
| Vỏ | Polycarbonate / polyamide chống tia cực tím, IP68 Kẹp ách: thép không gỉ |
| Phạm vi nhiệt độ | –30 đến +75 °C (IEEE 495: −40 đến +85 °C) |
| đường kính cáp | Điều hướng LM: 8 – 29 mm Hoa tiêu LM HV: 13 – 36 mm |
