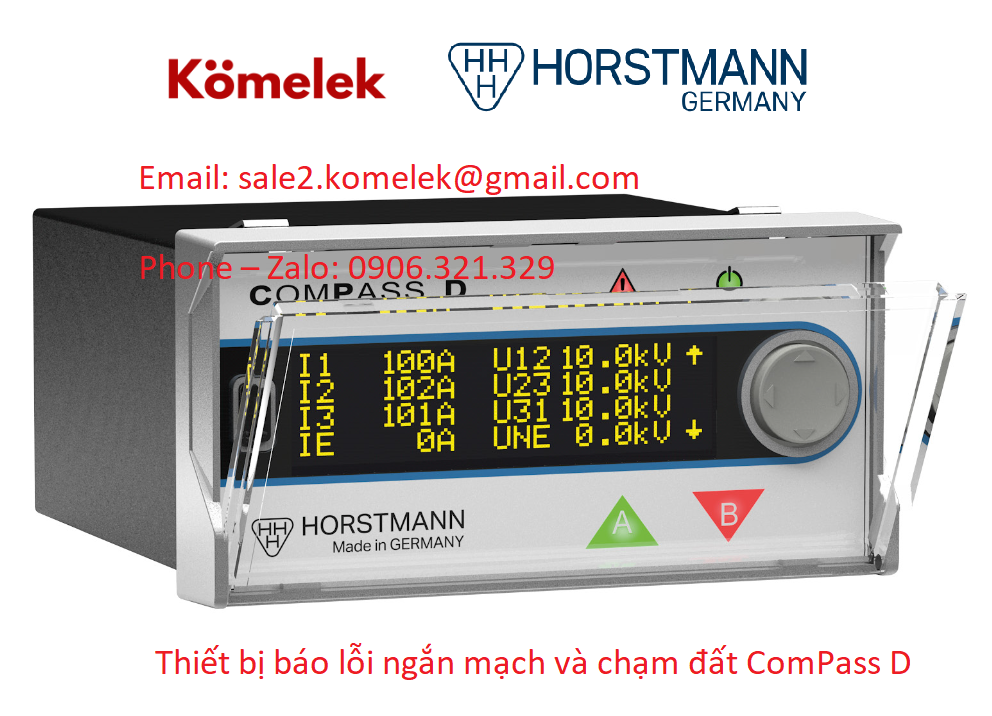

ComPass D đặc biệt thích hợp để sử dụng trong các trạm biến áp trong mạng trung thế có kết nối điều khiển từ xa. Ngoài chức năng đoản mạch và chạm đất, ComPass D còn cung cấp các giá trị đo được của dòng điện, điện áp và công suất từ ​​trạm để truyền đến phòng điều khiển. Cảm biến PT-100 đo nhiệt độ, ví dụ của máy biến áp hoặc trạm biến áp. Đối với tất cả các giá trị đo được, các giới hạn có thể được xác định, cũng có thể được truyền đến phòng điều khiển.

Việc ghép/đo điện áp được thực hiện thông qua hệ thống VDS điện dung và/hoặc thông qua các cảm biến điện áp điện trở (ohmic). Với phép đo đồng thời, phép đo điện áp của hệ thống VDS có thể được hiệu chuẩn tự động với phép đo điện áp điện trở. Có thể kết nối tối đa năm ComPass B với một bộ cảm biến điện trở.

Bộ thiết bị bao gồm:

• 1 đơn vị hiển thị
• 3 cảm biến dòng một pha
• Khớp nối điện áp

Đặc trưng của sản phẩm

• Xóa chỉ báo lỗi và đọc tại chỗ: 2 đèn LED mũi tên định hướng (A, B) và màn hình OLED có độ tương phản cao
• Đo dòng điện và điện áp chính xác cao (0,5 %)
• Giám sát các thông số điện áp (V), dòng điện (I), chiều dòng tải (A↑ hoặc B↓), hệ số công suất (cos φ), công suất (P, Q, S), năng lượng (E), nhiệt độ (T) và tần suất (f)
• Thích hợp cho tất cả các loại mạng/phương pháp xử lý điểm trung tính
• Phát hiện lỗi chạm đất với 6 phương pháp phát hiện lỗi chạm đất khác nhau, cũng như kết hợp
• Giám sát điện áp với kết nối với cảm biến điện dung và điện trở (ohmic) trong một chỉ báo
• Giám sát giới hạn: V, I, P, Q, T
• Giao diện Ethernet, giao thức IEC 60870-5-104, tùy chọn bảo trì từ xa với ScadaDataConfigurator
• Phát hiện ngay hướng lỗi
• Phát hiện ngay các vi phạm giới hạn
• Các giá trị đo được có sẵn cho SCADA và tại chỗ
• Giao tiếp đa kênh qua cổng Ethernet. Kết nối đồng thời với phòng điều khiển và kiểm tra song song các chức năng của thiết bị và tham số hóa
