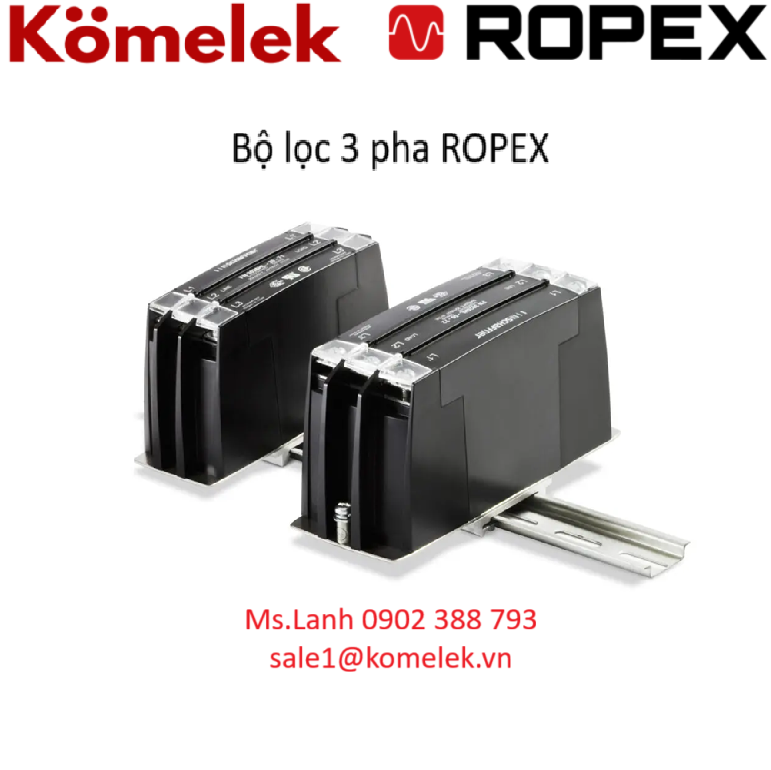

Giới thiệu về bộ lọc 3 pha ROPEX
Bộ lọc 3 pha – ROPEX LF Series (LF‑10520, LF‑20520, LF‑30520, LF‑50520) – là linh kiện thiết yếu trong hệ thống điều khiển nhiệt ROPEX (như bộ điều khiển RESISTRON hoặc CIRUS). Đây là bộ lọc EMI / RFI công suất cao, được thiết kế để giảm nhiễu điện từ trong hệ thống ba pha, đảm bảo tính ổn định, an toàn và tuân thủ các chỉ tiêu EMC.
Theo tài liệu của Force Global (nhà phân phối ROPEX), các model và mã linh kiện bao gồm: LF‑10520 (10A), LF‑20520 (20A), LF‑30520 (30A), LF‑50520 (50A).
Thông số kỹ thuật nổi bật
Một số thông số quan trọng của các bộ lọc 3 pha ROPEX:
| Model | Dòng định mức | Điện áp / Nhiệt độ | Chứng nhận |
|---|---|---|---|
| LF‑10520 | 10 A @ 50 °C | 3 pha, ~520 VAC | UL & CSA |
| LF‑20520 | 20 A | 3 pha, ~520 VAC | UL & CSA |
| LF‑30520 | 30 A | 3 pha, ~520 VAC | UL & CSA |
| LF‑50520 | 50 A | 3 pha, ~520 VAC | UL & CSA |
Vai trò & Lợi ích khi sử dụng bộ lọc 3 pha ROPEX
Giảm nhiễu EMI / RFI
Bộ lọc 3 pha loại bỏ nhiễu cao tần do điều khiển pha (phase-angle) hoặc các thành phần điện tử công suất gây ra, giúp bảo vệ thiết bị và cải thiện độ ổn định điện của hệ thống.Đảm bảo tuân thủ EMC & CE
Việc sử dụng bộ lọc là một điều kiện rất quan trọng để hệ thống điều khiển nhiệt ROPEX đáp ứng các tiêu chuẩn EMC, từ đó nhận chứng chỉ CE nếu cần.Bảo vệ bộ điều khiển
Khi dòng điện hoặc nhiễu lớn, bộ lọc giúp giảm ảnh hưởng ngược đến bộ điều khiển nhiệt, góp phần kéo dài tuổi thọ của thiết bị.Linh hoạt theo dòng tải
Với các model từ 10A đến 50A, ROPEX cung cấp nhiều lựa chọn để phù hợp với các hệ thống công suất khác nhau – từ máy nhỏ đến dây chuyền công nghiệp lớn.
Ứng dụng thực tế
Máy hàn nhiệt (heat-seal machines): Trong các hệ thống đóng gói, nơi sử dụng dải nhiệt (heat-seal band), bộ lọc 3 pha giúp ổn định lưới điện khi điều khiển dòng cao.
Hệ thống điều khiển nhiệt công nghiệp: Những nơi cần đo và điều khiển nhiệt độ bằng bộ điều khiển xung (impulse) sử dụng điện 3 pha.
Tủ điều khiển điện / PLC: Giúp giảm nhiễu lan truyền từ mạch điều khiển đến các phần khác trong tủ, hoặc từ bên ngoài vào mạch điều khiển.
Lưu ý khi lắp đặt bộ lọc 3 pha ROPEX
Khi thiết kế tủ điện, cần dự trù vị trí cho bộ lọc 3 pha và đảm bảo gắn chắc để tản nhiệt tốt.
Kiểm tra dòng định mức của hệ thống để chọn model bộ lọc phù hợp (không nên chọn lọc có dòng danh định thấp hơn dòng sử dụng thực tế).
Đảm bảo dây dẫn nối PE (tiếp đất) và các đầu dây vào / ra bộ lọc phải chắc chắn để đảm bảo hiệu quả lọc và an toàn điện.
Theo tài liệu ROPEX / Force Global, việc sử dụng bộ lọc chính hãng là quan trọng để duy trì hiệu suất và đáp ứng tiêu chuẩn EMC của hệ thống.
Kết luận
Bộ lọc 3 pha ROPEX (LF‑10520, LF‑20520, LF‑30520, LF‑50520) là giải pháp quan trọng để xử lý nhiễu trong các hệ thống điện 3 pha sử dụng bộ điều khiển nhiệt xung. Nhờ khả năng giảm nhiễu mạnh, khả năng chịu dòng lớn và sự tương thích cao với bộ điều khiển ROPEX, các bộ lọc này giúp hệ thống hoạt động ổn định, an toàn và đạt chuẩn EMC.
