CƠ CHẾ TIẾP CẬN BÊN (SAM) INGUN
Các cơ chế tiếp cận bên (SAM) được sử dụng để kiểm tra quá trình tiếp xúc đáng tin cậy của các thành phần điện tử trên các cụm điện tử, trong đó cần có hành trình tiếp xúc bên dưới dạng chuyển động hành trình được dẫn hướng theo chiều ngang.
Hành trình tiếp xúc có thể được tạo theo ba cách khác nhau: điều khiển hành trình (SAM-H), thủ công (SAM-M) hoặc bằng khí nén (SAM-P).
Tính đặc trưng của sản phẩm:
Hướng dẫn chính xác ổn định và không cần bảo trìThiết kế nhỏ gọn và mạnh mẽ
Tiết kiệm không gian, cài đặt đơn giản và chính xác
Điều khiển đột quỵ, truyền động bằng tay hoặc khí nén
Tuổi thọ dài 300.000 lần thay đổi tải (trong điều kiện phòng thí nghiệm)
Có các loại cơ chế tiếp cận bên:

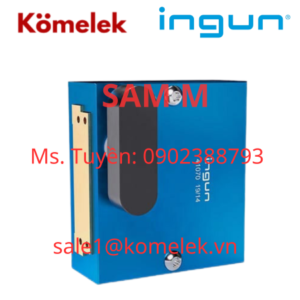

Cơ chế tiếp cận bên thủ công:
SAM này được kích hoạt thủ công bằng cách xoay cần kích hoạt theo chiều kim đồng hồ khoảng 90°. Tùy thuộc vào phiên bản, vị trí cuối của cơ chế nâng được truy vấn thông qua một công tắc lân cận có sẵn tùy chọn (truy vấn hành trình tiếp xúc) hoặc một công tắc vi mô được bao gồm trong phạm vi phân phối. Sau khi truyền động, cơ cấu nâng vẫn ở vị trí cuối ổn định.

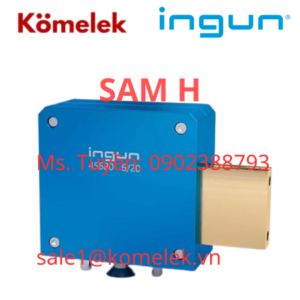

Cơ chế tiếp cận bên kiểm soát thang máy
SAM này được kích hoạt theo cách kiểm soát hành trình bằng cách chuyển đổi chuyển động nâng thẳng đứng của bộ điều hợp thử nghiệm (hành trình kích hoạt) thành chuyển động nâng được dẫn hướng theo chiều ngang của dầm nâng của cơ chế tiếp cận bên (hành trình tiếp xúc).

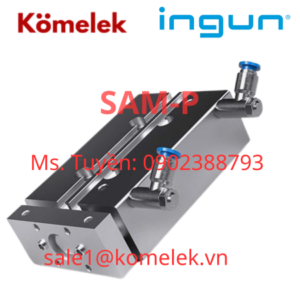

Hành trình tiếp xúc tối đa được thiết kế là 20 mm với hành trình truyền động của bộ cố định thử nghiệm là 7 mm. Cơ chế tiếp cận bên được kiểm soát hành trình phù hợp để vận hành trong các thiết bị kiểm tra chân không .Cơ chế tiếp cận bên khí nén
SAM này được kích hoạt bằng khí nén bằng cách thêm khí nén vào xi lanh nâng. Vị trí cuối của cơ cấu nâng được truy vấn thông qua một công tắc lân cận có sẵn tùy chọn. Sau khi tắt khí nén, cơ chế tiếp cận bên sẽ trở lại vị trí ban đầu. SAM này cũng là một máy không hoàn chỉnh theo 2006/42/EG.
