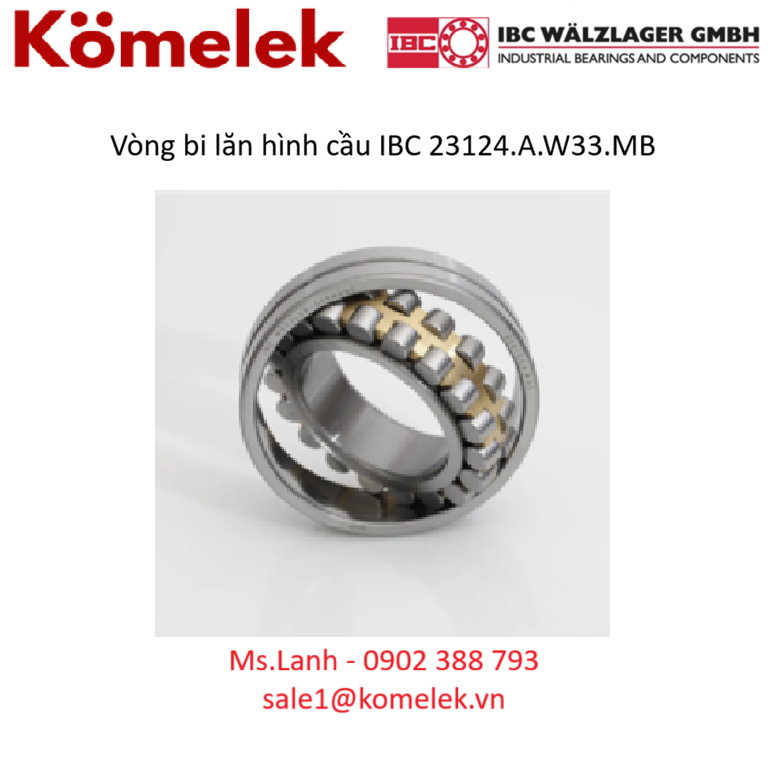

Vòng bi lăn hình cầu IBC 23124.A.W33.MB

Vòng bi lăn hình cầu IBC 23124.A.W33.MB là vòng bi con lăn tự lựa hai dãy, chịu tải lớn và bù lệch trục tốt. Kích thước 120×200×62 mm, dùng trong băng tải, hộp số, máy nghiền và thiết bị công nghiệp nặng.

1. Vòng bi lăn hình cầu IBC 23124.A.W33.MB là gì?

IBC 23124.A.W33.MB là loại vòng bi con lăn hình cầu (Spherical Roller Bearing) được thiết kế để chịu tải lớn trong các hệ thống truyền động công nghiệp.

Vòng bi thuộc series 231 và có cấu trúc hai dãy con lăn dạng tang trống, cho phép vòng bi tự căn chỉnh khi trục bị lệch so với vỏ máy. Điều này giúp giảm ma sát và tăng tuổi thọ thiết bị.

2. Ý nghĩa mã sản phẩm 23124.A.W33.MB

Mã vòng bi thể hiện các đặc điểm kỹ thuật:

• 23124: series và kích thước vòng bi

• A: thiết kế tối ưu hóa hình học rãnh lăn

• W33: có rãnh và lỗ bôi trơn trên vòng ngoài

• MB: vòng cách bằng đồng gia công (machined brass cage)

Những ký hiệu này giúp xác định cấu tạo và khả năng làm việc của vòng bi.

3. Cấu tạo của vòng bi lăn hình cầu IBC

Một vòng bi 23124.A.W33.MB gồm các bộ phận chính:

• Vòng trong (Inner ring) với hai rãnh lăn

• Vòng ngoài (Outer ring) có rãnh lăn dạng cầu

• Hai dãy con lăn hình tang trống

• Vòng cách bằng đồng MB

• Rãnh và lỗ bôi trơn W33

Thiết kế này giúp vòng bi chịu tải nặng và vận hành ổn định trong môi trường công nghiệp khắc nghiệt.

4. Nguyên lý hoạt động của vòng bi

Vòng bi hoạt động dựa trên chuyển động lăn của các con lăn giữa vòng trong và vòng ngoài.

Nhờ rãnh ngoài dạng cầu, vòng bi có thể tự điều chỉnh sai lệch góc giữa trục và vỏ máy, điều này rất quan trọng khi trục bị cong, rung hoặc sai lệch trong quá trình lắp đặt.

5. Thông số kỹ thuật chính của IBC 23124.A.W33.MB

Các thông số tiêu biểu của vòng bi:

• Đường kính trong (d): 120 mm

• Đường kính ngoài (D): 200 mm

• Chiều rộng (B): 62 mm

• Tải trọng động cơ bản: khoảng 495 kN

• Tải trọng tĩnh cơ bản: khoảng 770 kN

• Tốc độ tối đa: khoảng 3400 rpm

• Trọng lượng: khoảng 7.7 – 8 kg

Những thông số này cho thấy vòng bi phù hợp với ứng dụng tải nặng và tốc độ trung bình.

6. Đặc điểm nổi bật của vòng bi IBC 23124

Vòng bi lăn hình cầu IBC có nhiều ưu điểm:

• khả năng tự căn chỉnh trục tốt

• chịu tải hướng kính rất lớn

• chịu tải dọc trục hai chiều

• hoạt động ổn định khi có rung hoặc lệch trục

• độ bền cao và tuổi thọ dài

Những đặc điểm này giúp vòng bi phù hợp với các thiết bị công nghiệp nặng.

7. Vật liệu chế tạo vòng bi

IBC sử dụng vật liệu chất lượng cao cho vòng bi lăn hình cầu:

• vòng trong và vòng ngoài: thép chrome 52100

• con lăn: thép chịu mài mòn cao

• vòng cách MB: đồng gia công

Vật liệu này giúp tăng độ bền và khả năng chịu tải của vòng bi.

8. Ứng dụng của vòng bi 23124.A.W33.MB

Vòng bi lăn hình cầu IBC được sử dụng trong nhiều thiết bị công nghiệp như:

• hệ thống băng tải công nghiệp

• máy nghiền và máy khai khoáng

• hộp số công nghiệp

• quạt công nghiệp lớn

• máy xi măng và thép

Các ứng dụng này thường có tải trọng lớn và khả năng lệch trục cao.

9. Lợi ích khi sử dụng vòng bi IBC

Sử dụng vòng bi lăn hình cầu IBC mang lại nhiều lợi ích:

• tăng tuổi thọ hệ thống truyền động

• giảm ma sát và hao mòn

• giảm chi phí bảo trì

• đảm bảo độ ổn định cho máy móc

Nhờ chất lượng sản xuất cao, vòng bi IBC được sử dụng trong nhiều hệ thống công nghiệp hiện đại.

10. Lưu ý khi lắp đặt vòng bi

Khi lắp đặt vòng bi lăn hình cầu cần lưu ý:

• lắp đúng kích thước trục và vỏ máy

• đảm bảo bôi trơn đầy đủ

• tránh tải vượt quá giới hạn cho phép

• kiểm tra độ lệch trục trước khi vận hành

Lắp đặt đúng kỹ thuật giúp tăng tuổi thọ vòng bi.

11. Kết luận

Vòng bi lăn hình cầu IBC 23124.A.W33.MB là giải pháp lý tưởng cho các hệ thống truyền động tải nặng trong công nghiệp. Với thiết kế tự lựa, khả năng chịu tải cao và độ bền vượt trội, sản phẩm giúp thiết bị vận hành ổn định và hiệu quả trong thời gian dài.
