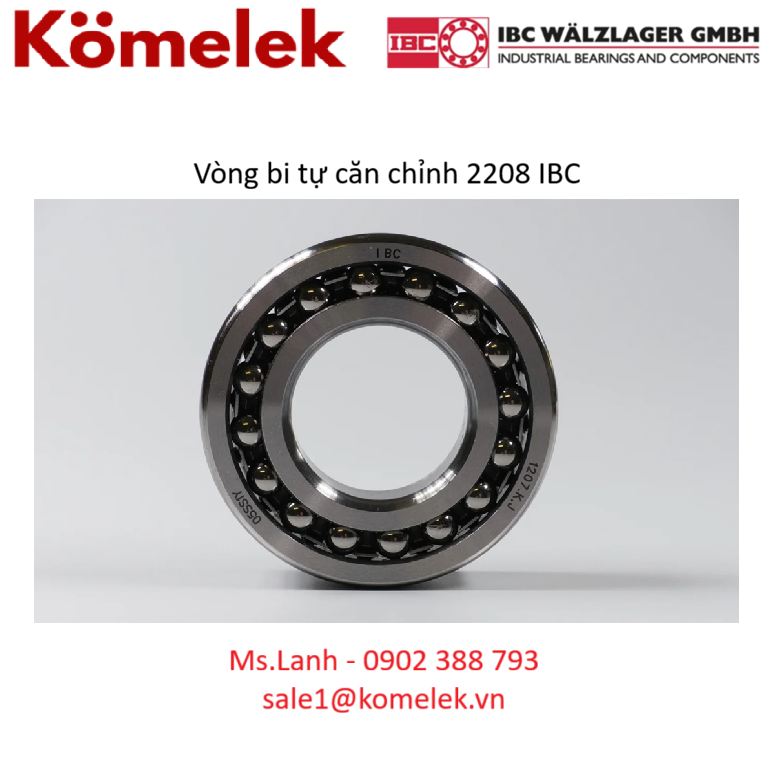

Vòng bi tự căn chỉnh 2208 IBC

Vòng bi tự căn chỉnh 2208 IBC là vòng bi cầu tự lựa hai dãy bi có kích thước 40×80×23 mm, giúp bù sai lệch trục và giảm rung động. Sản phẩm phù hợp cho băng tải, quạt công nghiệp và hệ thống truyền động.

1. Vòng bi tự căn chỉnh 2208 IBC là gì?

Vòng bi tự căn chỉnh 2208 IBC là loại vòng bi cầu tự lựa hai dãy bi (Self-Aligning Ball Bearing) được thiết kế để làm việc trong các hệ thống có khả năng lệch trục hoặc rung động.

Vòng bi có rãnh lăn vòng ngoài dạng cầu, giúp vòng trong và bi có thể tự điều chỉnh góc lệch khi trục và vỏ máy không thẳng hàng. Nhờ đó vòng bi vẫn hoạt động ổn định và giảm mài mòn trong quá trình vận hành.

2. Ý nghĩa mã vòng bi 2208

Mã vòng bi 2208 thể hiện thông tin kỹ thuật cơ bản:

• 22: series vòng bi tự căn chỉnh hai dãy bi

• 08: mã kích thước trục

Series 2200 thường được sử dụng trong các ứng dụng công nghiệp cần tự điều chỉnh sai lệch trục.

3. Cấu tạo của vòng bi tự căn chỉnh 2208

Vòng bi 2208 có các bộ phận chính:

• Vòng trong (Inner ring) với hai rãnh lăn

• Vòng ngoài (Outer ring) có rãnh cầu chung

• Hai dãy bi thép chịu tải

• Vòng cách (cage) giữ bi

Thiết kế hai dãy bi giúp vòng bi chịu tải hướng kính tốt và hỗ trợ tải dọc trục nhẹ.

4. Nguyên lý tự căn chỉnh của vòng bi

Khi trục bị lệch hoặc rung động, vòng bi sẽ tự điều chỉnh nhờ:

• rãnh lăn ngoài dạng hình cầu

• bi có thể di chuyển trong hai rãnh vòng trong

Nhờ cấu trúc này vòng bi có thể bù sai lệch góc khoảng 4° – 7° trong quá trình hoạt động.

5. Thông số kỹ thuật của vòng bi 2208

Các thông số kỹ thuật tiêu chuẩn:

• Đường kính trong (d): 40 mm

• Đường kính ngoài (D): 80 mm

• Chiều rộng (B): 23 mm

• Tải trọng động cơ bản: khoảng 24–31 kN

• Tải trọng tĩnh cơ bản: khoảng 7–10 kN

• Tốc độ giới hạn bôi trơn mỡ: khoảng 7500 rpm

• Trọng lượng: khoảng 0.47 – 0.51 kg

6. Đặc điểm nổi bật của vòng bi 2208 IBC

Vòng bi 2208 có nhiều ưu điểm trong vận hành:

• khả năng tự điều chỉnh sai lệch trục

• giảm rung và tiếng ồn khi máy hoạt động

• ma sát thấp

• tuổi thọ cao

• dễ lắp đặt và bảo trì

Những đặc điểm này giúp vòng bi phù hợp với nhiều thiết bị công nghiệp.

7. Vật liệu chế tạo vòng bi

Các vòng bi 2208 thường được chế tạo từ:

• thép chrome 52100 cho vòng trong và vòng ngoài

• bi thép chịu mài mòn cao

• vòng cách thép hoặc polyamide

Vật liệu này giúp vòng bi đạt độ bền và khả năng chịu tải tốt.

8. Ứng dụng của vòng bi tự căn chỉnh 2208

Vòng bi 2208 được sử dụng trong nhiều hệ thống công nghiệp:

• băng tải công nghiệp

• quạt và motor điện

• máy nông nghiệp

• máy chế biến thực phẩm

• hệ thống truyền động cơ khí

Các thiết bị này thường có độ lệch trục hoặc rung động, nên cần vòng bi tự lựa.

9. Lợi ích khi sử dụng vòng bi 2208 IBC

Việc sử dụng vòng bi tự căn chỉnh giúp:

• tăng tuổi thọ thiết bị

• giảm mài mòn trục và ổ đỡ

• giảm chi phí bảo trì

• cải thiện hiệu suất hệ thống truyền động

10. Lưu ý khi lắp đặt và bảo dưỡng

Để vòng bi hoạt động tốt cần lưu ý:

• lắp đúng kích thước trục và vỏ máy

• đảm bảo bôi trơn đầy đủ

• tránh tải vượt quá giới hạn cho phép

• kiểm tra độ lệch trục trước khi vận hành

Việc lắp đặt đúng kỹ thuật giúp vòng bi hoạt động ổn định trong thời gian dài.

11. Kết luận

Vòng bi tự căn chỉnh 2208 IBC là giải pháp hiệu quả cho các hệ thống truyền động có khả năng lệch trục. Với thiết kế hai dãy bi và rãnh cầu tự lựa, sản phẩm giúp giảm rung động, tăng tuổi thọ máy móc và đảm bảo hoạt động ổn định trong nhiều ứng dụng công nghiệp.
