SLF N1006K.M1.HP

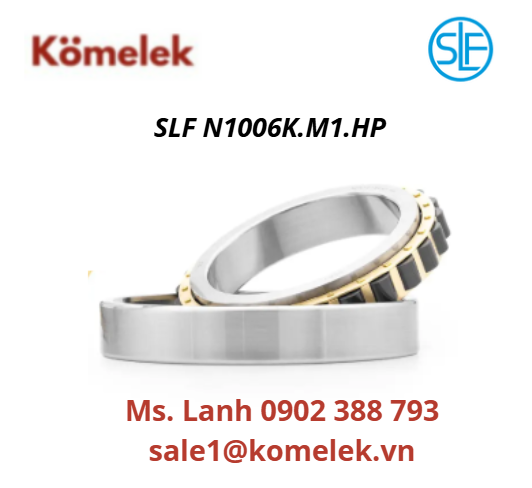

VÒNG BI ĐŨA TRỤ CHÍNH XÁC CAO SLF N1006K.M1.HP

1. Tổng quan sản phẩm

SLF N1006K.M1.HP là dòng vòng bi đũa trụ một hàng chính xác cao, được sản xuất bởi Spindel- und Lagerungstechnik Fraureuth GmbH (SLF), Đức.

Sản phẩm sử dụng lỗ côn 1:12, vòng cách đồng thau và thiết kế phù hợp cho vị trí gối đỡ tự do (floating bearing) trên trục chính máy công cụ, mang lại độ cứng vững hướng kính cao và khả năng bù giãn nở dọc trục.

2. Ưu điểm & Đặc tính kỹ thuật nổi bật

• Lỗ côn 1:12: Hỗ trợ điều chỉnh khe hở hướng kính chính xác khi lắp đặt trên trục côn.

• Vòng cách đồng thau M1: Chịu rung động, tải trọng tốt và phù hợp với điều kiện vận hành tốc độ cao.

• Cấp chính xác HP: Đáp ứng các yêu cầu cao về độ chính xác và độ ổn định của cụm trục.

• Khả năng dịch chuyển dọc trục: Hỗ trợ bù giãn nở nhiệt, phù hợp với vị trí gối đỡ tự do.

• Tốc độ cao: Tối đa 20.000 vòng/phút với mỡ và 24.000 vòng/phút với dầu.

3. Thông số kỹ thuật chi tiết

Kích thước cơ bản:

• Đường kính trong (d): 30 mm

• Đường kính ngoài (D): 55 mm

• Chiều rộng (B): 13 mm

• Đường kính rãnh lăn vòng ngoài (E): 48,5 mm

• Đường kính gờ vòng trong (J): 38,7 mm

• Hành trình dịch chuyển dọc trục (S): 1,9 mm

• Bán kính vát mép tối thiểu: 0,6 mm

• Trọng lượng: 0,13 kg

Thông số lắp đặt:

• Đường kính vai trục (da): 36,5 mm

• Đường kính vai gối (Da): 49,4 mm

• Bán kính bo góc tối đa (ra max): 0,6 mm

Khả năng chịu tải & Tốc độ:

• Tải trọng động hướng kính (Cr): 20,7 kN

• Tải trọng tĩnh hướng kính (C₀r): 21,1 kN

• Giới hạn tải trọng mỏi (Cur): 2,64 kN

• Tốc độ giới hạn với mỡ: 20.000 vòng/phút

• Tốc độ giới hạn với dầu: 24.000 vòng/phút

4. Ứng dụng thực tế

SLF N1006K.M1.HP phù hợp với các hệ thống yêu cầu độ chính xác cao, độ cứng vững hướng kính và tốc độ quay lớn:

• Trục chính máy phay, máy tiện và máy mài CNC.

• Cụm gối đỡ tự do cho trục chính máy công cụ.

• Các trục quay tốc độ cao cần bù giãn nở nhiệt dọc trục.

• Thiết bị và máy móc cơ khí chính xác.
