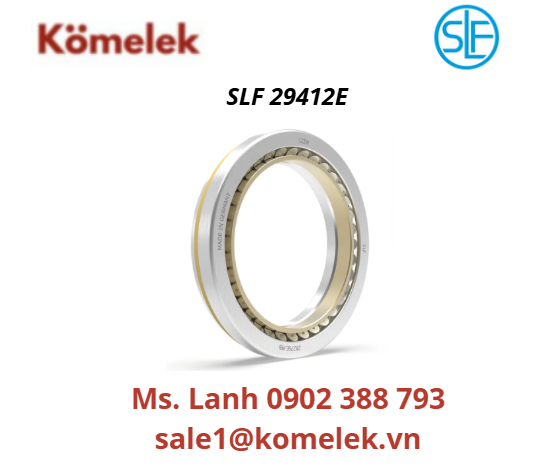

SLF 29412E

VÒNG BI TỰ LỰA CẦU CHẶN TRỤC SLF 29412E

1. Tổng quan sản phẩm

SLF 29412E là vòng bi tự lựa cầu chặn trục (Spherical Roller Thrust Bearing) được sản xuất bởi Spindel- und Lagerungstechnik Fraureuth GmbH (SLF), Đức.

Sản phẩm được thiết kế chuyên dụng cho các hệ thống chịu tải dọc trục rất lớn, đồng thời có khả năng tự lựa để bù trừ độ lệch giữa trục và gối đỡ.

2. Ưu điểm & Đặc tính kỹ thuật nổi bật

• Thiết kế tách rời: Các bộ phận có thể tháo rời, thuận tiện cho việc lắp đặt, kiểm tra và bảo trì.
• Vòng cách thép (Mã “E”): Thiết kế tối ưu giúp tăng khả năng chịu tải và độ bền của vòng bi.
• Khả năng tự lựa: Bù trừ độ lệch tâm giữa trục và gối đỡ, giúp vòng bi vận hành ổn định.
• Chịu tải dọc trục cực cao: Tải trọng động lên đến 420 kN, tải trọng tĩnh lên đến 970 kN.

3. Thông số kỹ thuật chi tiết

Kích thước cơ bản:

• Đường kính trong (d): 60 mm
• Đường kính ngoài (D): 130 mm
• Chiều cao tổng thể (T): 42 mm
• Đường kính vai vòng thân gối (D1): 85,5 mm
• Đường kính vai vòng trục (d1): 116,5 mm
• Chiều cao vòng thân gối (T1): 21 mm
• Chiều cao vòng trục (T3): 27 mm
• Chiều cao cụm vòng cách con lăn (T5): 37,5 mm
• Khoảng cách tâm nghiêng (A): 38 mm
• Bán kính mép tối thiểu: 1,5 mm
• Trọng lượng (m): 2,45 kg

Khả năng chịu tải & Tốc độ:

• Tải trọng động dọc trục (Ca): 420 kN
• Tải trọng tĩnh dọc trục (C₀a): 970 kN
• Giới hạn tải trọng mỏi dọc trục (Cua): 116 kN
• Tốc độ tham chiếu (nB): 2.700 vòng/phút
• Tốc độ giới hạn (nG): 6.000 vòng/phút

Thông số kích thước lắp đặt:

• Đường kính vai trục tối thiểu (da min): 95 mm
• Đường kính vai thân gối tối đa (Da max): 107 mm
• Đường kính vai thân gối tối thiểu (Db min): 133 mm
• Đường kính vai ống lót tối đa (db max): 67 mm
• Bán kính bo góc tối đa (ra max): 1,5 mm

4. Ứng dụng thực tế

SLF 29412E phù hợp với các ứng dụng yêu cầu chịu tải dọc trục cực lớn, độ cứng cao và khả năng tự lựa, như:

• Máy đùn nhựa, máy đùn kim loại.
• Bơm cao áp, máy nén khí công nghiệp.
• Hệ thống nâng hạ, cần trục và thiết bị chịu tải nặng.
• Hộp giảm tốc công nghiệp tải nặng.
• Trục quay tàu thủy và các hệ thống truyền động công nghiệp.
