SLF QJ206MPA

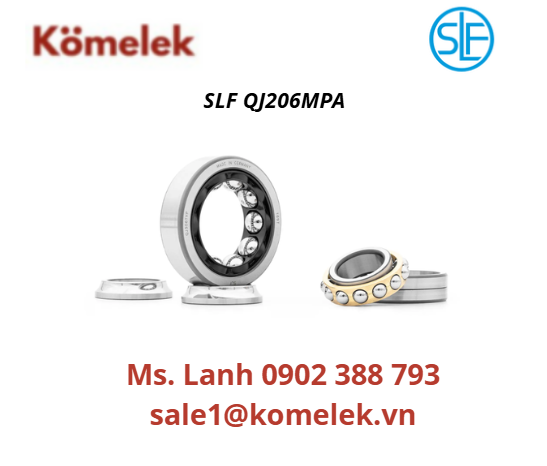

VÒNG BI TIẾP XÚC 4 ĐIỂM SLF QJ206MPA

1. Tổng quan sản phẩm

SLF QJ206MPA là vòng bi cầu tiếp xúc 4 điểm (Four-Point Contact Bearing) được sản xuất bởi Spindel- und Lagerungstechnik Fraureuth GmbH (SLF), Đức.

Với thiết kế vòng trong đôi và góc tiếp xúc 35°, sản phẩm có khả năng chịu tải dọc trục lớn theo cả hai chiều, đồng thời tiết kiệm không gian lắp đặt.

2. Ưu điểm & Đặc tính kỹ thuật nổi bật

• Thiết kế vòng trong đôi, góc tiếp xúc 35°: Tăng khả năng chịu tải dọc trục theo hai hướng.
• Vòng cách đồng thau (Mã “MPA”): Bền chắc, phù hợp với điều kiện tải cao, rung động và nhiệt độ làm việc khắc nghiệt.
• Thép vòng bi chất lượng cao: Tăng khả năng chống mài mòn và độ bền khi vận hành.
• Tốc độ cao: Tốc độ tham chiếu 10.000 vòng/phút, tốc độ giới hạn 20.000 vòng/phút.

3. Thông số kỹ thuật chi tiết

Kích thước cơ bản:

• Đường kính trong (d): 30 mm
• Đường kính ngoài (D): 62 mm
• Độ rộng (B): 16 mm
• Đường kính gờ vòng ngoài (H): 50,7 mm
• Đường kính gờ vòng trong (J): 40,3 mm
• Khoảng cách điểm đặt lực (a): 32 mm
• Bán kính vát mép tối thiểu: 1,0 mm
• Trọng lượng (m): 0,24 kg (~240 g)

Khả năng chịu tải & Tốc độ:

• Tải trọng động hướng kính (C): 36,5 kN
• Tải trọng tĩnh hướng kính (C₀r): 27,5 kN
• Tải trọng mỏi giới hạn (Cur): 1,41 kN
• Tốc độ tham chiếu (nB): 10.000 vòng/phút
• Tốc độ giới hạn (nG): 20.000 vòng/phút

Thông số kích thước lắp đặt:

• Đường kính vai trục tối thiểu (da min): 36 mm
• Đường kính vai gối đỡ tối đa (Da max): 56 mm
• Bán kính bo góc tối đa (ra max): 1,0 mm

4. Ứng dụng thực tế

SLF QJ206MPA phù hợp với các ứng dụng yêu cầu khả năng chịu tải dọc trục hai chiều và không gian lắp đặt nhỏ gọn, như:

• Hộp giảm tốc công nghiệp, truyền động bánh răng.
• Trục chính máy công cụ, máy tiện và máy phay CNC.
• Bơm cao áp, máy nén khí.
• Động cơ điện và các hệ thống truyền động chính xác.
