SLF 29468E

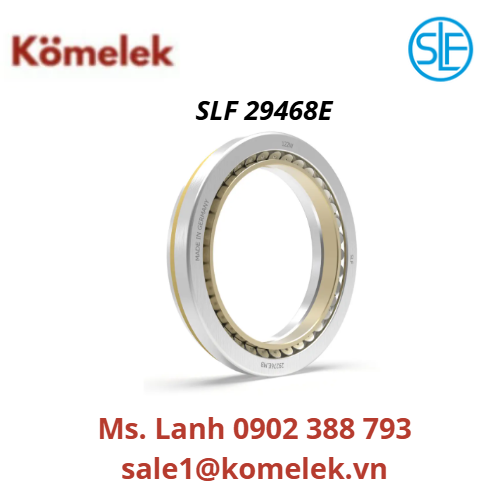

Vòng bi tang trống chặn SLF 29468E

Vòng bi tang trống chặn SLF 29468E là dòng vòng bi tang trống chặn tự lựa (Spherical Roller Thrust Bearing) một hàng, kích thước lớn, được sản xuất bởi Spindel- und Lagerungstechnik Fraureuth GmbH (CHLB Đức). Sở hữu thiết kế tách rời (detachable), vòng cách bằng thép tấm và kết cấu sử dụng thép chịu lực chất lượng cao, SLF 29468E được thiết kế cho các hệ thống công nghiệp hạng nặng, nơi yêu cầu khả năng chịu tải trọng dọc trục rất lớn đồng thời phải bù trừ hiệu quả độ lệch và biến dạng của trục.

Đặc điểm nổi bật

• Mã sản phẩm: 29468, thuộc dòng vòng bi tang trống chặn với đường kính trong d = 340 mm; ký hiệu E thể hiện thiết kế được tối ưu nhằm nâng cao khả năng chịu tải.
• Khả năng tự lựa (Self-aligning): Cho phép vòng bi tự điều chỉnh để bù trừ sai lệch tâm, độ nghiêng hoặc độ võng của trục trong quá trình vận hành, đặc biệt hữu ích trong các ứng dụng chịu tải trọng lớn.
• Thiết kế tách rời (Detachable): Vòng trục, vòng gối và cụm con lăn có thể tháo rời, giúp thuận tiện cho việc lắp đặt, tháo dỡ, căn chỉnh và bảo trì thiết bị.
• Vật liệu & Vòng cách: Sử dụng vòng cách bằng thép tấm dập (sheet steel cage), được thiết kế để tối ưu không gian bố trí các con lăn tang trống kích thước lớn, đồng thời đảm bảo độ cứng vững và độ bền cơ học cao.

Thông số kích thước & Lắp đặt

• Đường kính trong (d): 340 mm
• Đường kính ngoài (D): 620 mm
• Chiều rộng tổng thể (T): 170 mm
• Đường kính gờ vòng gối (D₁): 458 mm
• Đường kính gờ vòng trục (d₁): 560 mm
• Chiều rộng các phần cấu thành (T₁ / T₂ / T₃ / Tₛ): 82 mm / 61 mm / 106 mm / 138 mm
• Khoảng cách tâm nghiêng (A): 201 mm
• Mép bo tối thiểu (rₛ min): 7.5 mm
• Khối lượng (m): 198 kg
• Kích thước vai trục / gối (dₐ min / Dₐ max / Dᵦ min / dᵦ max): 465 mm / 541 mm / 630 mm / 373 mm
• Bán kính bo góc tối đa (rₐ max): 6 mm

Khả năng chịu tải & Tốc độ

• Tải trọng động dọc trục (Cₐ): 5,160 kN
• Tải trọng tĩnh dọc trục (C₀ₐ): 18,800 kN
• Giới hạn tải trọng mỏi (Cᵤₐ): 1,020 kN
• Tốc độ giới hạn (nG): 750 min⁻¹
• Tốc độ tham chiếu (nB): 510 min⁻¹

Ứng dụng thực tế

• Trục đứng của các loại máy nghiền đứng, máy ép viên trong ngành xi măng, khai khoáng và vật liệu xây dựng.
• Cụm ổ đỡ dọc trục chính cho tàu thủy, turbine thủy điện và các hệ thống truyền động công suất lớn.
• Thiết bị nâng hạ hạng nặng, cần trục cảng biển và các hệ thống truyền động vít me phải làm việc dưới tải trọng dọc trục rất lớn.
