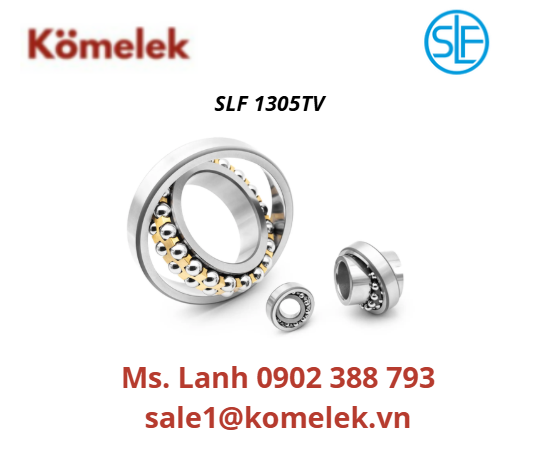

SLF 1305TV

VÒNG BI TỰ LỰA CẦU 2 HÀNG SLF 1305TV

1. Tổng quan sản phẩm

SLF 1305TV là vòng bi tự lựa cầu 2 hàng (Self-aligning Ball Bearing) được sản xuất bởi Spindel- und Lagerungstechnik Fraureuth GmbH (SLF), Đức.

Với thiết kế mặt lăn vòng ngoài dạng cầu, vòng bi có khả năng tự điều chỉnh góc lệch trục, giúp hạn chế ảnh hưởng của sai số lắp đặt và hiện tượng trục bị võng khi làm việc.

2. Ưu điểm & Đặc tính kỹ thuật nổi bật

• Khả năng tự lựa: Tự điều chỉnh khi trục và gối đỡ bị lệch tâm, giúp giảm ứng suất và tăng tuổi thọ vòng bi.
• Vòng cách Polyamide (Mã “TV”): Trọng lượng nhẹ, giảm ma sát, vận hành êm và phù hợp với tốc độ cao.
• Kết cấu 2 hàng bi: Khả năng chịu tải hướng kính tốt, phù hợp với nhiều hệ thống truyền động.
• Tốc độ cao: Tốc độ tham chiếu 10.000 vòng/phút, tốc độ giới hạn 13.000 vòng/phút.

3. Thông số kỹ thuật chi tiết

Kích thước cơ bản:

• Đường kính trong (d): 25 mm
• Đường kính ngoài (D): 62 mm
• Độ rộng (B): 17 mm
• Đường kính gờ vòng ngoài (H): 50,9 mm
• Đường kính gờ vòng trong (J): 37,8 mm
• Bán kính vát mép tối thiểu: 1,1 mm
• Trọng lượng (m): 0,262 kg (~262 g)

Khả năng chịu tải & Tốc độ:

• Tải trọng động hướng kính (Cr): 18,6 kN
• Tải trọng tĩnh hướng kính (C₀r): 5,01 kN
• Tải trọng mỏi giới hạn (Cur): 0,318 kN
• Tốc độ tham chiếu (nB): 10.000 vòng/phút
• Tốc độ giới hạn (nG): 13.000 vòng/phút

Thông số kích thước lắp đặt:

• Đường kính vai trục tối thiểu (da min): 32 mm
• Đường kính vai gối đỡ tối đa (Da max): 55 mm
• Bán kính bo góc tối đa (ra max): 1,0 mm

4. Ứng dụng thực tế

SLF 1305TV phù hợp với các ứng dụng yêu cầu khả năng tự lựa và chịu tải hướng kính như:

• Hệ thống con lăn, băng tải, tang quay.
• Quạt công nghiệp, quạt thông gió, máy nén khí.
• Máy móc nông nghiệp, máy chế biến gỗ.
• Các hệ thống truyền động có trục dài, dễ phát sinh sai lệch hoặc biến dạng.
