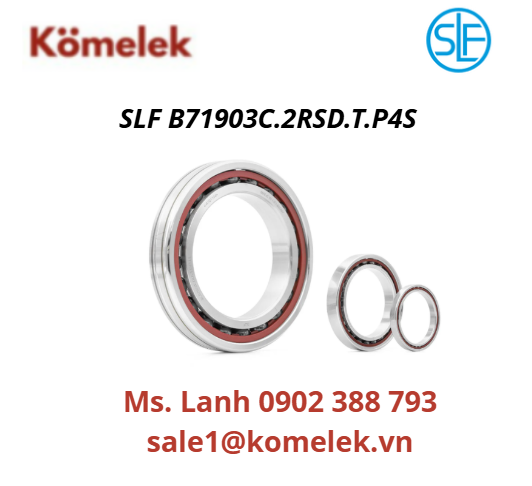

SLF B71903C.2RSD.T.P4S

 VÒNG BI TRỤC CHÍNH SLF B71903C.2RSD.T.P4S

1. Tổng quan sản phẩm

SLF B71903C.2RSD.T.P4S là dòng vòng bi cầu tiếp xúc góc siêu chính xác, được sản xuất bởi Spindel- und Lagerungstechnik Fraureuth GmbH (SLF), Đức.

Sản phẩm có góc tiếp xúc 15°, phớt chặn không tiếp xúc hai bên và cấp chính xác P4S, phù hợp cho các cụm trục chính máy CNC yêu cầu độ chính xác cao và tốc độ quay lớn.

2. Ưu điểm & Đặc tính kỹ thuật nổi bật

• Góc tiếp xúc 15°: Tối ưu cho trục chính tốc độ cao, giảm ma sát và rung động.
• Phớt 2RSD: Bảo vệ vòng bi khỏi bụi bẩn và hạn chế ảnh hưởng đến tốc độ quay.
• Vòng cách T: Giúp vòng bi vận hành ổn định, phù hợp với tốc độ cao.
• Cấp chính xác P4S: Độ chính xác cao, độ đảo nhỏ, đáp ứng yêu cầu gia công chính xác.
• Tốc độ giới hạn: Lên đến 50.000 vòng/phút khi bôi trơn bằng mỡ.

3. Thông số kỹ thuật chi tiết

Kích thước cơ bản:

• Đường kính trong (d): 17 mm
• Đường kính ngoài (D): 30 mm
• Chiều rộng (B): 7 mm
• Góc tiếp xúc (α): 15°
• Khoảng cách điểm chịu lực (a): 6,6 mm
• Bán kính vát mép: 0,3 / 0,15 mm
• Trọng lượng: 0,017 kg

Khả năng chịu tải & Tốc độ:

• Tải trọng động hướng kính (Cr): 5,3 kN
• Tải trọng tĩnh hướng kính (C₀r): 3,1 kN
• Giới hạn tải trọng mỏi (Cur): 0,159 kN
• Tốc độ giới hạn: 50.000 vòng/phút

Kích thước lắp đặt:

• Đường kính vai trục (da): 20 mm
• Đường kính vai gối (Da): 27,5 mm
• Bán kính bo góc tối đa: 0,3 / 0,1 mm

4. Thông số tiền tải & Độ cứng vững

• Cấp nhẹ (L): 21 N | Độ cứng 17,7 N/µm
• Cấp trung bình (M): 81 N | Độ cứng 32,1 N/µm
• Cấp nặng (S): 176 N | Độ cứng 47,1 N/µm

5. Ứng dụng thực tế

SLF B71903C.2RSD.T.P4S phù hợp với các ứng dụng yêu cầu độ chính xác cao và tốc độ quay cực lớn:

• Trục chính máy phay, máy mài, máy khắc CNC.
• Đầu khoan, đầu mài cao tốc.
• Spindle máy CNC tốc độ lên đến 50.000 RPM.
• Thiết bị quang học và cụm gối xoay chính xác.
