SLF NCF2912V

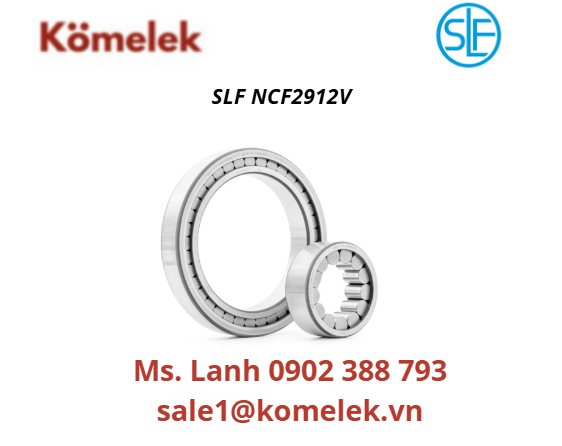

VÒNG BI TRỤ DỌC MỘT HÀNG SLF NCF2912V

1. Tổng quan sản phẩm

SLF NCF2912V là vòng bi đũa trụ một hàng dạng không vòng cách (Full-Complement Cylindrical Roller Bearing) được sản xuất bởi Spindel- und Lagerungstechnik Fraureuth GmbH (SLF), Đức.

Thiết kế Full-Complement cho phép sử dụng số lượng con lăn lớn, giúp vòng bi chịu tải hướng kính cao trong khi vẫn giữ kích thước lắp đặt nhỏ gọn.

2. Ưu điểm & Đặc tính kỹ thuật nổi bật

• Thiết kế Full-Complement (Mã “V”): Không sử dụng vòng cách, tăng số lượng con lăn và khả năng chịu tải hướng kính.
• Kiểu NCF: Hỗ trợ định vị trục theo một chiều dọc trục.
• Khả năng dịch chuyển dọc trục: Cho phép bù trừ sự giãn nở nhiệt của trục trong quá trình vận hành.
• Kết cấu chắc chắn: Sử dụng thép vòng bi chất lượng cao, phù hợp với các ứng dụng tải nặng.

3. Thông số kỹ thuật chi tiết

Kích thước cơ bản:

• Đường kính trong (d): 60 mm
• Đường kính ngoài (D): 85 mm
• Độ rộng (B): 16 mm
• Đường kính rãnh lăn vòng ngoài (E): 78,5 mm
• Đường kính gờ vòng ngoài (H): 74,4 mm
• Đường kính gờ vòng trong (J): 69 mm
• Hành trình dịch chuyển dọc trục (S): 1 mm
• Bán kính vát mép tối thiểu: 1,0 mm
• Trọng lượng (m): 0,3 kg (~300 g)

Khả năng chịu tải & Tốc độ:

• Tải trọng động hướng kính (Cr): 63 kN
• Tải trọng tĩnh hướng kính (C₀r): 73 kN
• Tải trọng mỏi giới hạn (Cur): 13,3 kN
• Tốc độ tham chiếu (nB): 2.900 vòng/phút
• Tốc độ giới hạn (nG): 4.600 vòng/phút

Thông số kích thước lắp đặt:

• Đường kính vai trục tối thiểu (da min): 68,8 mm
• Đường kính bậc trục tối thiểu (dc min): 69 mm
• Đường kính vai gối đỡ tối đa (Da max): 74,6 mm
• Đường kính vai gối đỡ tối thiểu (Db min): 78,7 mm
• Bán kính bo góc tối đa (ra max): 1,0 mm

4. Ứng dụng thực tế

SLF NCF2912V phù hợp với các hệ thống yêu cầu chịu tải hướng kính lớn, độ cứng cao và không gian lắp đặt hạn chế, như:

• Hộp giảm tốc công nghiệp, hộp số máy xây dựng.
• Thiết bị nâng hạ, băng tải tải nặng.
• Trục gối đỡ máy cán kim loại.
• Bơm thủy lực, máy nén khí và động cơ điện chuyên dụng.
