SLF 32004

VÒNG BI CÔN SLF 32004

1. Tổng quan sản phẩm

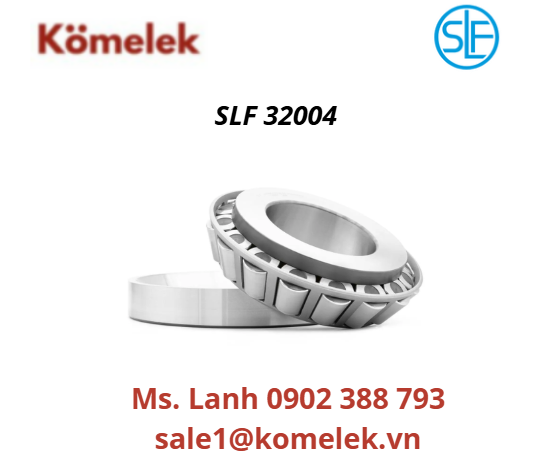

SLF 32004 là vòng bi côn một hàng con lăn (Single Row Taper Roller Bearing) được sản xuất bởi Spindel- und Lagerungstechnik Fraureuth GmbH (SLF), Đức.

Với thiết kế con lăn côn, sản phẩm có khả năng chịu đồng thời tải hướng kính và tải dọc trục, phù hợp với các hệ thống truyền động và máy móc yêu cầu độ chính xác, độ bền cao.

2. Ưu điểm & Đặc tính kỹ thuật nổi bật

• Chịu tải hỗn hợp: Thiết kế con lăn côn giúp chịu tốt cả tải hướng kính và tải dọc trục.
• Kết cấu tháo rời: Ca trong cùng cụm con lăn và ca ngoài có thể tháo rời, thuận tiện cho lắp đặt và bảo trì.
• Tốc độ cao: Tốc độ tham chiếu 11.000 vòng/phút, tốc độ giới hạn 18.000 vòng/phút.
• Vật liệu chất lượng cao: Ca trong, ca ngoài và con lăn sử dụng thép chịu lực, kết hợp vòng cách thép tấm.

3. Thông số kỹ thuật chi tiết

Kích thước cơ bản:

• Đường kính trong (d): 20 mm
• Đường kính ngoài (D): 42 mm
• Chiều rộng ca trong (B): 15 mm
• Chiều rộng ca ngoài (C): 12 mm
• Tổng chiều rộng (T): 15 mm
• Khoảng cách điểm chịu lực (a): 10 mm
• Trọng lượng (m): 0,104 kg

Khả năng chịu tải & Tốc độ:

• Tải trọng động hướng kính (Cr): 23,6 kN
• Tải trọng tĩnh hướng kính (C₀r): 28,2 kN
• Giới hạn tải trọng mỏi (Cur): 2,95 kN
• Tốc độ tham chiếu (nB): 11.000 vòng/phút
• Tốc độ giới hạn (nG): 18.000 vòng/phút

Thông số kích thước lắp đặt:

• Đường kính vai trục (da max / db min): 25 / 25 mm
• Đường kính vai thân gối (Da min / Da max / Db min): 36 / 37 / 39 mm
• Khoảng hở dọc trục tối thiểu (Ca min / Cb min): 3 / 3 mm
• Bán kính bo góc tối đa (ra max / rb max): 0,6 / 0,6 mm

Hệ số tính toán:

• Hệ số giới hạn (e): 0,37
• Hệ số tải trọng dọc trục động (Y): 1,6
• Hệ số tải trọng dọc trục tĩnh (Y₀): 0,9

4. Ứng dụng thực tế

SLF 32004 phù hợp với các ứng dụng yêu cầu chịu tải hỗn hợp, độ chính xác cao và khả năng vận hành ổn định, như:

• Trục bánh xe ô tô, xe máy và máy cơ giới.
• Hộp giảm tốc và hệ thống truyền động.
• Bơm thủy lực, mô-tơ điện.
• Trục chính máy công cụ.
• Lắp ghép theo cặp để chịu tải dọc trục theo hai chiều.

Ngoài ra chúng tôi còn cung cấp các model sau:

CÔNG TY TNHH KOMELEK VIỆT NAM – Tự hào là nhà cung cấp chính hãng. Chúng tôi còn cung cấp những sản phẩm chính hãng khác như: máy đo độ dày huatec, Warner Electric, Vikan, VEEGEE Scientific, COMITRONIC-BTI, Jabsco, Balluff,….
