SLF 7203B.TVP

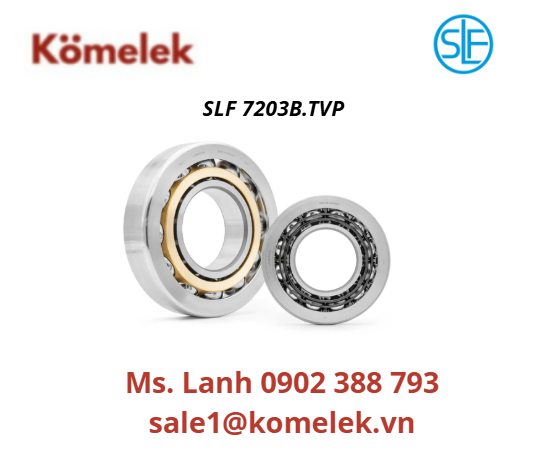

VÒNG BI CẦU TIẾP XÚC GÓC SLF 7203B.TVP

1. Tổng quan sản phẩm

SLF 7203B.TVP là vòng bi cầu tiếp xúc góc một hàng (Single Row Angular Contact Ball Bearing) của Spindel- und Lagerungstechnik Fraureuth GmbH (SLF), Đức. Sản phẩm được thiết kế để chịu đồng thời tải hướng kính và tải dọc trục, phù hợp với các hệ thống truyền động và cơ khí chính xác, yêu cầu tốc độ cao.

2. Ưu điểm & Đặc tính kỹ thuật nổi bật

• Góc tiếp xúc 40° (Mã “B”): Khả năng chịu tải dọc trục tốt, tăng độ cứng vững cho cụm trục.
• Vòng cách Polyamide (Mã “TVP”): Trọng lượng nhẹ, vận hành êm và phù hợp với ứng dụng tốc độ cao.
• Kết cấu nhỏ gọn: Kích thước 17 × 40 × 12 mm, phù hợp với các cụm trục có không gian lắp đặt hạn chế.
• Tốc độ cao: Tốc độ tham chiếu lên tới 18.000 vòng/phút, tốc độ giới hạn 23.000 vòng/phút.

3. Thông số kỹ thuật chi tiết

Kích thước cơ bản:

• Đường kính trong (d): 17 mm
• Đường kính ngoài (D): 40 mm
• Độ rộng (B): 12 mm
• Đường kính gờ vòng ngoài (H): 31,2 mm
• Đường kính gờ vòng trong (J): 26,1 mm
• Khoảng cách điểm đặt lực (a): 18 mm
• Bán kính vát góc tối thiểu: 0,6 mm
• Trọng lượng (m): 0,065 kg (~65 g)

Khả năng chịu tải & Tốc độ:

• Tải trọng động hướng kính (C): 10 kN
• Tải trọng tĩnh hướng kính (C₀r): 6 kN
• Tải trọng mỏi giới hạn (Cᵤr): 0,31 kN
• Tốc độ giới hạn (nG): 23.000 vòng/phút
• Tốc độ tham chiếu (nB): 18.000 vòng/phút

Thông số kích thước lắp đặt:

• Đường kính vai trục tối thiểu (da min): 21,2 mm
• Đường kính vai gối đỡ tối đa (Da max): 35,8 mm
• Đường kính vai gối đỡ bổ sung tối đa (Db max): 37,6 mm
• Bán kính bo góc lắp đặt tối đa: 0,6 mm

4. Ứng dụng thực tế

SLF 7203B.TVP phù hợp cho các ứng dụng yêu cầu độ chính xác cao, kích thước nhỏ gọn và tốc độ quay lớn, như:

• Trục chính máy công cụ, máy phay, máy tiện CNC.
• Hộp số chính xác, động cơ điện tốc độ cao.
• Máy bơm, máy nén khí.
• Thiết bị tự động hóa và hệ thống định vị chính xác.
