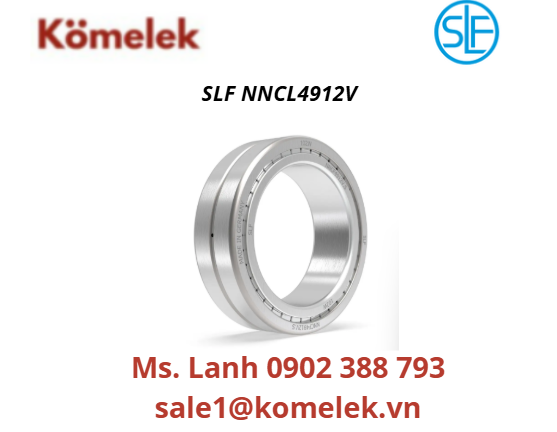

SLF NNCL4912V

VÒNG BI TRỤ HAI HÀNG SLF NNCL4912V

1. Tổng quan sản phẩm

SLF NNCL4912V là vòng bi đũa trụ hai hàng dạng không vòng cách (Full-Complement Cylindrical Roller Bearing), thuộc dòng gối tự do (Floating Bearing) được sản xuất bởi Spindel- und Lagerungstechnik Fraureuth GmbH (SLF), Đức.

Thiết kế hai hàng con lăn xếp tràn giúp vòng bi chịu tải hướng kính lớn, độ cứng cao và phù hợp với các hệ thống yêu cầu khả năng bù giãn nở nhiệt theo phương dọc trục.

2. Ưu điểm & Đặc tính kỹ thuật nổi bật

• Hai hàng Full-Complement (Mã “V”): Tăng số lượng con lăn, nâng cao khả năng chịu tải, đặc biệt là tải tĩnh.
• Thiết kế NNCL: Cho phép dịch chuyển dọc trục, hỗ trợ bù giãn nở nhiệt của trục theo hai hướng.
• Rãnh và lỗ bôi trơn: Hỗ trợ việc tra mỡ/dầu và bảo dưỡng thuận tiện.
• Kết cấu chắc chắn: Thép vòng bi chất lượng cao, phù hợp với các ứng dụng tải nặng.

3. Thông số kỹ thuật chi tiết

Kích thước cơ bản:

• Đường kính trong (d): 60 mm
• Đường kính ngoài (D): 85 mm
• Độ rộng (B): 25 mm
• Đường kính rãnh lăn vòng ngoài (E): 77 mm
• Đường kính gờ vòng trong (J): 70,3 mm
• Khoảng cách rãnh bôi trơn (C): 12,5 mm
• Bề rộng rãnh bôi trơn (ns): 4,8 mm
• Hành trình dịch chuyển dọc trục (S): 1 mm
• Bán kính vát mép tối thiểu: 1,0 mm
• Trọng lượng (m): 0,498 kg (~498 g)

Khả năng chịu tải & Tốc độ:

• Tải trọng động hướng kính (Cr): 68 kN
• Tải trọng tĩnh hướng kính (C₀r): 118 kN
• Tải trọng mỏi giới hạn (Cur): 16,9 kN
• Tốc độ tham chiếu (nB): 2.600 vòng/phút
• Tốc độ giới hạn (nG): 4.400 vòng/phút

Thông số kích thước lắp đặt:

• Đường kính vai trục tối thiểu (da min): 70,2 mm
• Đường kính vai gối đỡ tối đa (Da max): 77,5 mm
• Bán kính bo góc tối đa (ra max): 1,0 mm

4. Ứng dụng thực tế

SLF NNCL4912V phù hợp với các ứng dụng yêu cầu chịu tải hướng kính lớn, độ cứng cao và khả năng bù giãn nở nhiệt, như:

• Trục chính máy công cụ, máy cắt gọt kim loại.
• Hộp giảm tốc công nghiệp tải nặng.
• Con lăn máy cán, thiết bị nâng hạ.
• Máy xây dựng và các hệ thống truyền động công nghiệp.
