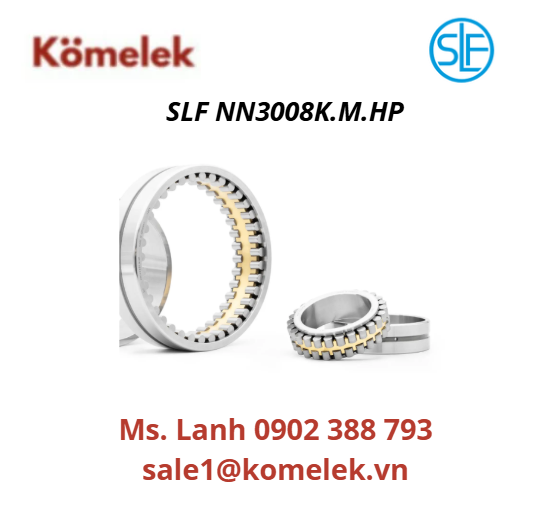

SLF NN3008K.M.HP

Vòng bi đũa trụ hai hàng chính xác cao SLF NN3008K.M.HP

Vòng bi đũa trụ hai hàng chính xác cao SLF NN3008K.M.HP  là dòng vòng bi đũa trụ hai hàng (Double Row Cylindrical Roller Bearing) cao cấp do Spindel- und Lagerungstechnik Fraureuth GmbH (CHLB Đức) sản xuất. Sản phẩm được thiết kế với lỗ côn tỷ lệ 1:12, vòng trong có 3 gờ chặn, vòng ngoài không gờ và sử dụng vòng cách bằng đồng thau. Với khả năng chịu tải hướng kính cao, độ cứng vững tốt và khả năng hoạt động ở tốc độ cao, SLF NN3008K.M.HP phù hợp cho các vị trí gối đỡ tự do (floating bearing) trên trục chính máy công cụ và các thiết bị cơ khí chính xác.

Đặc điểm nổi bật

• Mã sản phẩm: NN3008K.M.HP; K – lỗ côn 1:12, M – vòng cách đồng thau, HP – phiên bản chính xác cao.
• Thiết kế hai hàng con lăn: Tăng khả năng chịu tải hướng kính, độ cứng vững cao và phù hợp với các cụm trục chính máy công cụ.
• Lỗ côn 1:12: Cho phép điều chỉnh khe hở hướng kính chính xác trong quá trình lắp đặt trên trục côn.
• Vòng cách đồng thau: Bền chắc, ổn định khi làm việc dưới tải trọng động và tốc độ cao.
• Khả năng quay tốc độ cao: Tốc độ giới hạn đạt 12.000 min⁻¹ với mỡ và 15.000 min⁻¹ với dầu.

Thông số kích thước & Lắp đặt

• Đường kính trong (d): 40 mm
• Đường kính ngoài (D): 68 mm
• Chiều rộng (W / B): 21 mm
• Đường kính rãnh lăn vòng ngoài (E): 61 mm
• Đường kính gờ vòng trong (J): 50.6 mm
• Hành trình dịch chuyển dọc trục (S): 1.4 mm
• Mép bo tối thiểu (rₛ min): 1 mm
• Khối lượng (m): 0.303 kg
• Kích thước vai trục / gối (dₐ / Dₐ H12): 48 mm / 63 mm
• Bán kính bo góc tối đa (rₐ max): 1 mm

Khả năng chịu tải & Tốc độ

• Tải trọng động hướng kính (Cᵣ): 41.7 kN
• Tải trọng tĩnh hướng kính (C₀ᵣ): 53.1 kN
• Giới hạn tải trọng mỏi (Cᵤᵣ): 6.67 kN
• Tốc độ giới hạn – Bôi trơn bằng mỡ (nG Grease): 12.000 min⁻¹
• Tốc độ giới hạn – Bôi trơn bằng dầu (nG Oil): 15.000 min⁻¹

Ứng dụng thực tế

• Trục chính máy công cụ CNC: Máy phay, máy tiện, máy mài và các thiết bị gia công chính xác yêu cầu độ cứng vững hướng kính cao.
• Vị trí gối đỡ tự do (floating bearing): Phù hợp với các cụm trục cần cho phép dịch chuyển dọc trục để bù trừ sự giãn nở nhiệt trong quá trình vận hành.
• Cụm trục quay tốc độ cao: Ứng dụng trong các hệ thống truyền động và thiết bị cơ khí chính xác yêu cầu tốc độ quay lớn, ma sát thấp và độ ổn định cao.
• Thiết bị cơ khí chính xác: Thích hợp cho các hệ thống làm việc liên tục, chịu tải trọng động và yêu cầu độ chính xác vận hành cao.
